เครื่องกลมหมุนหมุนสําหรับ 100 มุม Grinder 90 ° การเปลี่ยนแปลงทิศทางสเปเชียล

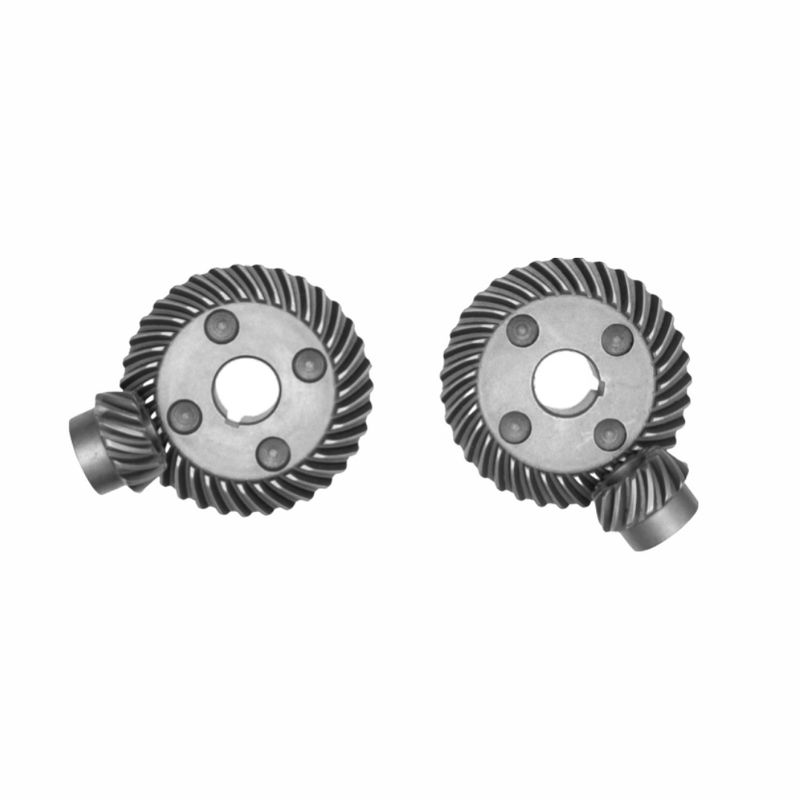

เฟืองบากเกลียวสำหรับเครื่องเจียร 100 องศา เปลี่ยนทิศทางเชิงพื้นที่ 90°

I. ตรรกะการส่งกำลังพื้นฐาน —— การเปลี่ยนทิศทางเชิงพื้นที่และการเพิ่มความเร็ว
1. การส่งกำลัง: แรงบิดหมุนที่ส่งออกจากมอเตอร์เครื่องเจียรจะถูกส่งไปยังเฟืองบากเกลียวขนาดใหญ่ที่ขับเคลื่อน (เชื่อมต่อกับเพลาใบเจียร) ผ่านการประกบกันของพื้นผิวฟันผ่านเฟืองบากเกลียวขนาดเล็กที่ขับเคลื่อน (เชื่อมต่อกับเพลามอเตอร์) เพลาของเฟืองทั้งสองตั้งฉากกันที่ 90° ทำให้เกิดการเปลี่ยนทิศทางเชิงพื้นที่ของกำลังจากทิศทางแนวนอนของมอเตอร์ไปยังทิศทางแนวตั้งของใบเจียร และขับเคลื่อนใบเจียรให้หมุน
2. หลักการเพิ่มความเร็ว: การใช้ลักษณะของ “เฟืองเล็กขับเฟืองใหญ่เพื่อเร่งความเร็ว” ความเร็วของมอเตอร์จะเพิ่มขึ้น ทำให้ใบเจียรมีความเร็วสูงถึง 8000 - 12000 รอบต่อนาที ซึ่งตรงตามข้อกำหนดสำหรับความเร็วเชิงเส้นสูงในการตัดและเจียรของเครื่องเจียร

II. การประสานงานกับเครื่องเจียร —— การรับประกันประสิทธิภาพและความแม่นยำในการเจียร
1. การเจียรที่มีประสิทธิภาพ: เฟืองบากเกลียวมีพื้นที่สัมผัสประกบขนาดใหญ่และการส่งกำลังที่เสถียร และสามารถส่งแรงบิดสูงได้อย่างเสถียร ทำให้ใบเจียรหมุนด้วยความเร็วสูงอย่างต่อเนื่อง ผ่านการกระทำ “การตัด - การเจียร” ของเม็ดขัด ทำให้เกิดการกำจัดวัสดุอย่างรวดเร็ว
2. การควบคุมความแม่นยำ: โปรไฟล์ฟันเฟืองมีความแม่นยำสูง ทำให้มั่นใจได้ถึงการซิงโครไนซ์การส่งกำลัง ทำให้การวิ่งออกของใบเจียรมีขนาดเล็ก หลีกเลี่ยงการเกิด “รอยสั่น” และ “การตัดเบี่ยงเบน” ในระหว่างการเจียร/ตัด และปรับปรุงความแม่นยำในการประมวลผล

III. การออกแบบที่สำคัญ —— การปรับให้เข้ากับสภาพการทำงานของเครื่องเจียร
1. วัสดุและการอบชุบด้วยความร้อน: โดยทั่วไปจะใช้เหล็กอัลลอย 20CrMnTi หลังจากผ่านกระบวนการคาร์บูไรซิ่ง, การชุบแข็ง + การเจียร ความแข็งของพื้นผิวฟันจะสูงถึง HRC58 - 62 ซึ่งทนต่อการสึกหรอและทนต่อแรงกระแทก และสามารถทนต่อสภาพการทำงานของการสตาร์ทและหยุดความถี่สูงและการเจียรด้วยภาระหนักของเครื่องเจียร
2. การติดตั้งและการเคลียร์: ผ่านการติดตั้งแบบเรียว + การวางตำแหน่งร่องลิ่ม ทำให้มั่นใจได้ถึงความโคแอกเซียลของเฟืองกับเพลามอเตอร์และเพลาใบเจียร และการวิ่งออกตามแนวแกนคือ ≤ 0.05 มม. และปรับระยะห่างการประกบด้วยแผ่นรอง ฯลฯ เพื่อรักษาสมดุลของประสิทธิภาพการส่งกำลังและเสียงรบกวน

ชุดเฟืองบากเกลียวนี้เป็น “ศูนย์กลางพลังงานหลัก” ของเครื่องเจียร 100: มันส่งกำลังมอเตอร์ผ่านการเปลี่ยนทิศทางเชิงพื้นที่ 90° และตระหนักถึงการเพิ่มความเร็วโดยใช้เฟืองเล็กขับเฟืองใหญ่ ทำให้ใบเจียรมีความเร็วสูงสำหรับการเจียรที่มีประสิทธิภาพ ด้วยวัสดุที่มีความแข็งแรงสูงและการออกแบบที่มีความแม่นยำสูง ทำให้มั่นใจได้ถึงความเสถียรและความแม่นยำของเครื่องเจียรในระหว่างการตัดและการเจียร สนับสนุนความต้องการในการปรับสภาพพื้นผิวในสถานการณ์ต่างๆ เช่น การแปรรูปโลหะและการบำบัดหิน

DINGSCO Precision Gear Solutions — พลังแห่งการบุกเบิกในการส่งกำลังของอุปกรณ์

ข้อได้เปรียบหลัก: อุปกรณ์ล้ำสมัย × กระบวนการดิจิทัล × บริการแบบครบวงจร

ในฐานะผู้ผลิตเฟืองที่มีความแม่นยำชั้นนำ DINGSCO เชี่ยวชาญในการผลิตเฟืองบากเกลียวและเฟืองไฮปอยด์ที่มีความแม่นยำสูงแบบกำหนดเองผ่านเครื่องกัด/เจียรเฟืองบากเกลียว CNC เจ็ดแกนห้าลิงค์และเทคโนโลยี Gleason spiral bevel cutter ด้วยคลาสความแม่นยำ DIN 6 (ข้อผิดพลาดโปรไฟล์ฟัน ≤ ±5μm) ประสิทธิภาพการส่งกำลัง 95%+ และอัตราส่วนการลดที่สูงเป็นพิเศษ เรามอบโซลูชันการส่งกำลังที่เชื่อถือได้สำหรับหุ่นยนต์, ไดรฟ์มอเตอร์, ยานยนต์พลังงานใหม่ และอื่นๆ

ทำไมต้องเลือก DINGSCO?
✅ ความแม่นยำสูง: บรรลุความแม่นยำระดับ DIN 6 ซึ่งเป็นผู้นำในอุตสาหกรรมในการควบคุมข้อผิดพลาดของโปรไฟล์ฟัน
✅ ประสิทธิภาพสูง: ด้วยอัตราส่วนการลดแบบขั้นตอนเดียวสูงถึง 300:1 และประสิทธิภาพการส่งกำลังมากกว่า 95%
✅ ความทนทาน: ลดต้นทุนวงจรชีวิตลง 40% <0.5% อัตราความล้มเหลว
✅ ตอบสนองรวดเร็ว: กระบวนการดิจิทัลสามารถลดรอบการจัดส่งได้ถึง 20 วันทำการ

ติดต่อเราทันทีเพื่อขอข้อเสนอการปรับเฟืองให้เหมาะสมและการจำลองการประกบแบบ 3 มิติ!
