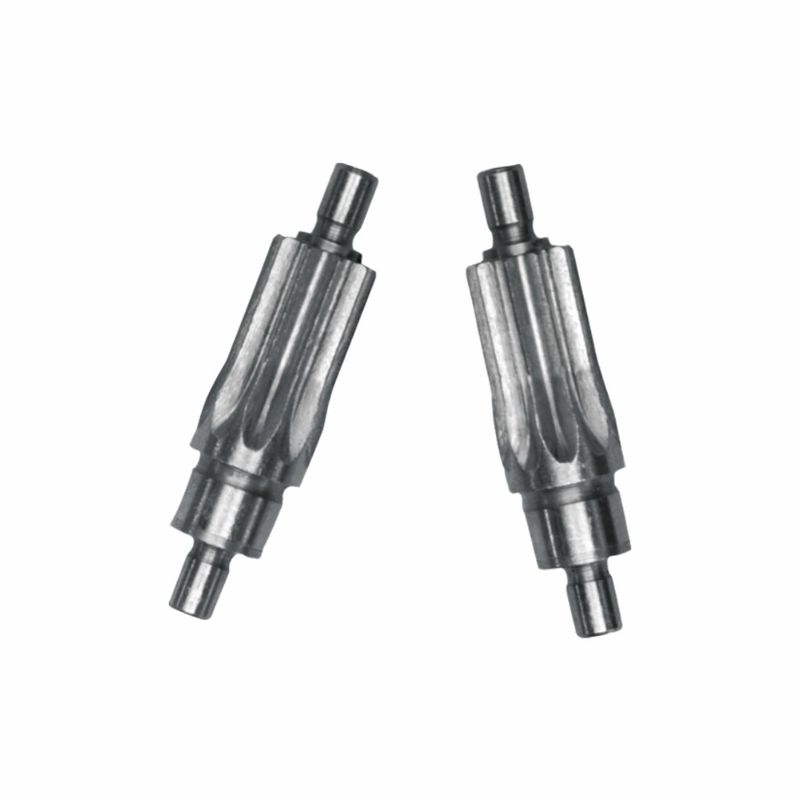

องค์ประกอบการส่งสปไลน์ชัฟท์ สําหรับเครื่องเจาะไฟฟ้าไร้สาย 7 มม.

ส่วนประกอบการส่งกำลังเพลาแบบสไปน์สำหรับสว่านไฟฟ้าไร้สายขนาด 7 มม.

I. ฟังก์ชันพื้นฐาน —— “เพลาส่งกำลัง” ของสว่านไฟฟ้า
เพลาแบบสไปน์เป็นส่วนประกอบสำคัญในการส่งกำลังระหว่างกระปุกเกียร์และหัวจับ/เพลาส่งออกของสว่านไฟฟ้า โดยมีหน้าที่หลักสามประการ:
1. การส่งกำลัง
การหมุนด้วยความเร็วสูงที่ส่งออกมาจากมอเตอร์สว่านไฟฟ้าจะถูกส่งไปยังหัวจับผ่านการประกบกันของฟันสไปน์ ซึ่งจะขับให้ดอกสว่านหมุน ด้วยการสัมผัสหลายฟัน เมื่อเทียบกับการส่งกำลังแบบใช้ลิ่มเดี่ยว ความสามารถในการรับแรงบิดเพิ่มขึ้น 3-5 เท่า (ตรงตามข้อกำหนดแรงบิด 10-50N·m ของสว่านไฟฟ้าขนาด 7 มม.)
2. การปรับแรงบิด
โปรไฟล์ฟันสไปน์แบบอินโวลูท (หรือสไปน์สี่เหลี่ยม) ของเพลาแบบสไปน์สามารถปรับโปรไฟล์ฟันให้เหมาะสมเพื่อทำให้การกระจายแรงบิดสม่ำเสมอมากขึ้น และหลีกเลี่ยงการรวมตัวของความเครียดเฉพาะจุด ในระหว่างการสตาร์ท-หยุดและเปลี่ยนโหลดบ่อยครั้งของสว่านไฟฟ้า จะช่วยลดการสึกหรอของฟันเพลาและยืดอายุการใช้งาน
3. การนำทางที่แม่นยำ
ความแม่นยำในการวางแนวแกนร่วมของเพลาแบบสไปน์ช่วยให้มั่นใจได้ถึงความสอดคล้องกันในการส่งกำลังระหว่างมอเตอร์และหัวจับ ทำให้การหมุนของดอกสว่าน ≤ 0.1 มม. ซึ่งช่วยปรับปรุงความแม่นยำในการเจาะ และหลีกเลี่ยงการเบี่ยงเบนและการแตกหักของดอกสว่าน

II. การทำงานร่วมกับกลไกของสว่านไฟฟ้า —— “การหมุน + การกระแทก” โหมดคู่
หากสว่านไฟฟ้ามีฟังก์ชันการกระแทก เพลาแบบสไปน์จะต้องทำงานร่วมกับบล็อกกระแทก/คลัตช์ เพื่อให้เกิดการทำงานแบบผสมผสาน “การตัดแบบหมุน + การกระแทกตามแนวแกน”:
1. โหมดการหมุนแบบบริสุทธิ์ (เช่น การเจาะไม้ พลาสติก)
เพลาแบบสไปน์ประกบโดยตรงกับเฟืองส่งออกของกระปุกเกียร์ ส่งผ่านแรงบิดของมอเตอร์อย่างสม่ำเสมอ และขับให้หัวจับขับดอกสว่านหมุน ความเร็วในการหมุนจะถูกปรับโดยกระปุกเกียร์เพื่อให้ตรงกับความต้องการในการเจาะของวัสดุต่างๆ
2. โหมดการหมุนแบบกระแทก (เช่น การเจาะคอนกรีต ผนังอิฐ)
เพลาแบบสไปน์เชื่อมต่อกับบล็อกกระแทก (พร้อมฟันเอียง) ในระหว่างการหมุน ฟันสไปน์จะดันบล็อกกระแทกให้เคลื่อนที่ตามแนวแกนและชนกับบล็อกกระแทกที่อยู่กับที่ ทำให้เกิดการกระแทกความถี่สูง วัสดุที่มีความแข็งแรงสูงของเพลาแบบสไปน์สามารถทนต่อแรงกระแทกและรับประกันการทำงานที่เสถียรของฟังก์ชันการกระแทก

III. การออกแบบที่สำคัญ —— “การย่อขนาด + ความน่าเชื่อถือสูง” สำหรับสว่านไฟฟ้า
เพื่อให้เป็นไปตามพื้นที่ขนาดกะทัดรัดและความน่าเชื่อถือสูงของสว่านไฟฟ้าไร้สายขนาด 7 มม. เพลาแบบสไปน์มีการออกแบบพิเศษเหล่านี้:
1. ขนาดและความแม่นยำ
▶เส้นผ่านศูนย์กลางเพลาขนาดเล็ก (ตรงกับหัวจับสว่านขนาด 7 มม. เส้นผ่านศูนย์กลางภายนอกของเพลาแบบสไปน์ ≤ 10 มม.) ใช้สไปน์สี่เหลี่ยมกลางขนาดเล็ก โดยมีความกว้างฟัน 2-4 มม. เพื่อให้มั่นใจถึงความสามารถในการรับแรงบิดในขนาดเล็ก
▶ฟันสไปน์ถูกประมวลผลโดยการกัด + การเจียร ด้วยความแม่นยำของโปรไฟล์ฟันเกรด 7-8 และความหยาบผิว Ra ≤ 0.8μm ลดเสียงรบกวนจากการประกบและปรับปรุงประสิทธิภาพการส่งกำลัง
2. วัสดุและการอบชุบด้วยความร้อน
เลือกเหล็กอัลลอยคาร์บอนปานกลาง หลังจากผ่านการชุบแข็งและอบคืนตัว ฟันสไปน์จะถูกชุบแข็งแบบเหนี่ยวนำ และแกนกลางยังคงเหนียว ทนต่อการบิดและแตกหักในขณะที่ทนต่อการสึกหรอ
3. การป้องกันการคลายตัวและการประกอบ
เพลาแบบสไปน์และปลายส่งออกของกระปุกเกียร์ใช้การประกอบแบบสอด + การวางตำแหน่งแหวนยึด หลังจากประกอบแล้ว การวิ่งออกตามแนวแกน ≤ 0.1 มม. หลีกเลี่ยงการคลายตัวของเพลาแบบสไปน์ที่เกิดจากการสั่นสะเทือนของสว่านไฟฟ้า เมื่อจับคู่กับปลอกสไปน์ของหัวจับ จะใช้แหวนยึดแบบยืดหยุ่นหรือการล็อคด้วยเกลียวเพื่อให้มั่นใจถึงความน่าเชื่อถือในการส่งกำลัง

IV. โหมดความล้มเหลวและการรับประกันอายุการใช้งาน
ความล้มเหลวทั่วไปของเพลาแบบสไปน์ของสว่านไฟฟ้า ได้แก่ การสึกหรอของพื้นผิวฟัน การแตกหักของรากฟัน และการลื่นของสไปน์ ซึ่งสามารถหลีกเลี่ยงได้โดยการปรับปรุงการออกแบบ:
1. การสึกหรอของพื้นผิวฟัน: ใช้การชุบโครเมียมแข็งหรือการบำบัดด้วยไนไตรด์ ความแข็งของพื้นผิวฟันเพิ่มขึ้นเป็น HRC60-65 และอายุการใช้งานที่ทนต่อการสึกหรอยาวนานขึ้น 2 เท่า
2. การแตกหักของรากฟัน: ปรับปรุงมุมโค้งมนของรากฟันสไปน์ ลดปัจจัยความเข้มข้นของความเครียด และหลีกเลี่ยงการแตกร้าวของรากฟันภายใต้แรงกระแทก
3. การลื่นของสไปน์:ควบคุมการรบกวนของด้านข้างฟันและทำงานร่วมกับการขยายตัวแบบยืดหยุ่นของปลอกสไปน์เพื่อป้องกันการลื่นที่เกิดจากโหลด

ชุดเพลาแบบสไปน์นี้เป็น “กระดูกสันหลังพลังงาน” ของสว่านไฟฟ้าไร้สายขนาด 7 มม.: ส่งแรงบิดผ่านการประกบหลายฟัน ปรับให้เข้ากับโหมดการหมุนแบบบริสุทธิ์และการหมุนแบบกระแทก และด้วยการออกแบบที่ย่อขนาดและมีความแม่นยำสูง ทำให้มั่นใจได้ถึงความแม่นยำและความน่าเชื่อถือในการเจาะของสว่านไฟฟ้าในพื้นที่แคบและโหลดที่แปรผัน การปรับปรุงวัสดุ กระบวนการ และความแม่นยำที่ประสานกัน ทำให้เพลาขนาดเล็กสามารถรับแรงบิดขนาดใหญ่ได้ รองรับการใช้งานสว่านไฟฟ้าในทุกสถานการณ์ ตั้งแต่การ DIY ในบ้านไปจนถึงการดำเนินงานทางอุตสาหกรรมเบา —— เพลาขนาดเล็กขับเคลื่อนพลังงานที่ยิ่งใหญ่ และเป็นรากฐานการส่งกำลังหลักสำหรับการทำงานที่มีประสิทธิภาพของสว่านไฟฟ้า
