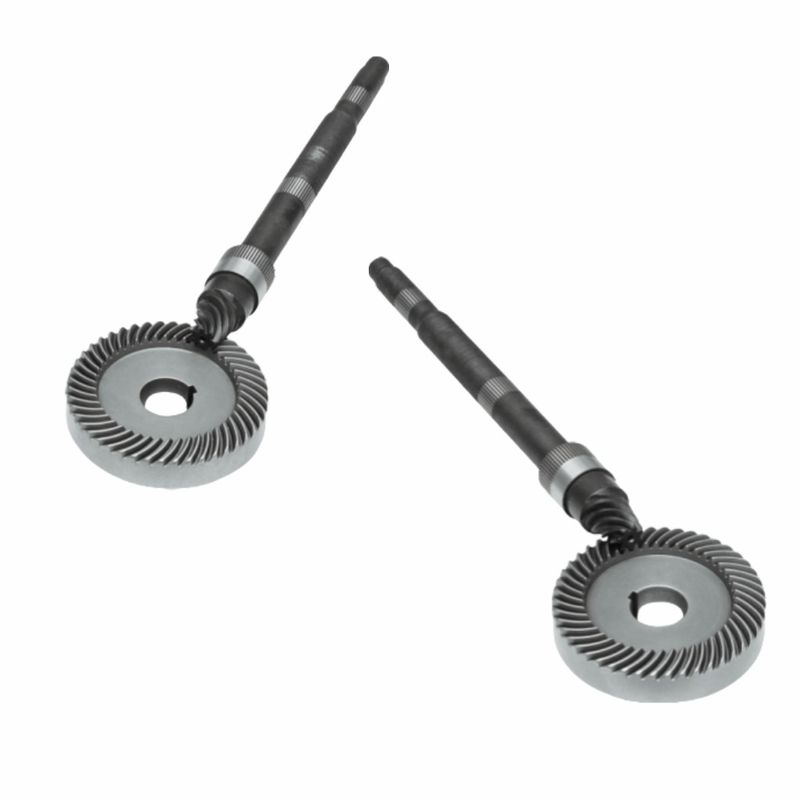

ชุดเกียร์บากขัดเงา 180 พร้อมอัตราทดเกียร์ขนาดใหญ่เพื่อความเสถียร

ชุดเฟืองบากเอียงสำหรับเครื่องขัดเงา 180 พร้อมอัตราทดเกียร์ขนาดใหญ่เพื่อความเสถียร


I. ตรรกะการส่งกำลังพื้นฐาน —— การเปลี่ยนทิศทางเชิงพื้นที่ของเฟืองบากเอียง
เฟืองบากเอียงเป็นกลไกการส่งกำลังแบบเพลาที่ไม่ขนานเชิงพื้นที่ (เพลาทั้งสองทำมุมกัน โดยปกติคือ 90° ตั้งฉาก) ในเครื่องขัดเงา 180 พวกเขาทำหน้าที่หลักสองประการ:
1. การส่งกำลังเปลี่ยนทิศทาง
กำลังหมุนแนวนอนที่ส่งออกจากมอเตอร์เครื่องขัดเงาจะถูกส่งไปยังเฟืองบากเอียงตัวตาม (เฟืองใหญ่ เชื่อมต่อกับเพลาจานขัดเงา) ผ่านการประกบกันของผิวฟันของเฟืองบากเอียงตัวขับ (เฟืองเล็ก) ทิศทางกำลังเปลี่ยนจากแนวนอนเป็นแนวตั้ง (หรือมุมเอียง) ขับเคลื่อนจานขัดเงาให้หมุน
2. การแปลงแรงบิด
การใช้อัตราทดเกียร์ของเฟืองบากเอียง ทำให้เกิด “การลดความเร็วและเพิ่มแรงบิด” หรือ “การเพิ่มความเร็วและลดแรงบิด” เครื่องขัดเงา 180 ต้องการให้จานขัดเงามีความเร็วต่ำและแรงบิดสูง ด้วยการออกแบบอัตราทดเกียร์ขนาดใหญ่ (ล้อขับมีขนาดเล็กและล้อตามมีขนาดใหญ่) การหมุนด้วยความเร็วสูงของมอเตอร์จะถูกแปลงเป็นการหมุนด้วยความเร็วต่ำที่เสถียรของจานขัดเงา ทำให้มั่นใจได้ถึงแรงบดที่สม่ำเสมอ

II. การประสานงานกับเครื่องขัดเงา —— “การควบคุมการบดอย่างแม่นยำ”
หัวใจสำคัญของเครื่องขัดเงาคือการหมุนด้วยความเร็วสูงของจานขัดเงา + การบดด้วยแรงกด เฟืองบากเอียงควบคุมกระบวนการบดอย่างแม่นยำโดยการทำงานร่วมกับมอเตอร์ เพลาจานขัดเงา และกลไกควบคุมความเร็ว:
1. โหมดการบดแบบบริสุทธิ์ (เช่น การขัดเงาโลหะ หิน)
เฟืองบากเอียงเชื่อมต่อโดยตรงกับมอเตอร์ และแรงบิดจะถูกส่งอย่างเสถียรผ่านการประกบกันด้วยอัตราส่วนคงที่ ความเร็วในการหมุนของจานขัดเงาถูกควบคุมโดยการควบคุมความเร็วของมอเตอร์ (หรือกระปุกเกียร์) โปรไฟล์ฟันแบบ involute (หรือฟันโค้งวงกลม) ของล้อขับช่วยให้มั่นใจได้ถึงการประกบกันที่เสถียร และการวิ่งออกนอกศูนย์กลางของการหมุนของจานขัดเงาคือ ≤ 0.1 มม. หลีกเลี่ยงรอยบดที่ไม่สม่ำเสมอ
2. โหมดการบดแบบปรับความเร็วได้ (ปรับให้เข้ากับวัสดุที่แตกต่างกัน)
เครื่องขัดเงา 180 บางรุ่นติดตั้งกระปุกเกียร์ปรับความเร็วได้ และชุดเฟืองบากเอียงเป็นส่วนหนึ่งของกระปุกเกียร์นั้น ด้วยกลไกการเปลี่ยนเกียร์ การจับคู่ของเฟืองบากเอียงที่มีจำนวนฟันแตกต่างกันจะถูกสลับ ทำให้สามารถปรับความเร็วในการหมุนของจานขัดเงาได้แบบไม่ต่อเนื่อง/ทีละขั้นตอน ปรับให้เข้ากับข้อกำหนดในการบดของวัสดุต่างๆ เช่น โลหะ (ความเร็วต่ำ แรงดันสูง) และไม้ (ความเร็วปานกลาง แรงดันเบา)

III. การออกแบบที่สำคัญ —— “ความทนทานต่อการสึกหรอสูง + การสั่นสะเทือนต่ำ” สำหรับการปรับตัวของเครื่องขัดเงา
เพื่อให้มั่นใจถึงการบดในระยะยาวและการบดที่มีความแม่นยำสูงของเครื่องขัดเงา เฟืองบากเอียงมีการออกแบบพิเศษเหล่านี้:
1. วัสดุและการอบชุบด้วยความร้อน
▶ล้อขับ (เฟืองเล็ก): โดยทั่วไปใช้เหล็กอัลลอย 20CrMnTi หลังจากชุบแข็ง คาร์บูไรซิ่ง + การเจียรผิว ความแข็งผิวฟันคือ HRC58 - 62 และอายุการใช้งานที่ทนทานต่อการสึกหรอเกิน 10000 ชั่วโมง
▶ล้อตาม (เฟืองใหญ่): ใช้เหล็ก 45# สำหรับการอบชุบแข็งและอบคืนตัว และผิวฟันถูกชุบแข็งแบบเหนี่ยวนำเพื่อหลีกเลี่ยงการแตกหักจากการโอเวอร์โหลด
2. โปรไฟล์ฟันและความแม่นยำ
▶ใช้เฟืองบากเอียงฟันโค้งวงกลมระบบ Gleason เมื่อเทียบกับเฟืองบากเอียงฟันตรง อัตราส่วนการสัมผัสการประกบกันเพิ่มขึ้น 30% และเสียงรบกวนในการส่งกำลังลดลง 10dB ซึ่งเป็นไปตามข้อกำหนดเสียงรบกวนต่ำของเครื่องขัดเงา
▶ความแม่นยำของโปรไฟล์ฟันคือเกรด 7 - 8 และความหยาบผิวฟัน Ra ≤ 0.8μm ทำให้มั่นใจได้ถึงความแม่นยำในการหมุนของจานขัดเงาและลดรอยสั่นสะเทือนจากการบด
3. การประกอบและการปรับระยะห่าง
▶เฟืองบากเอียง เพลามอเตอร์ และเพลาจานขัดเงาใช้การประกอบแบบเรียว + การวางตำแหน่งร่องลิ่ม และการวิ่งออกนอกศูนย์กลางตามแนวแกนคือ ≤ 0.05 มม. หลีกเลี่ยงการคลายตัวของเกียร์ที่เกิดจากการสั่นสะเทือนของเครื่องขัดเงา
▶ระยะห่างการประกบกันของเกียร์ถูกควบคุมโดยวิธีการปรับแผ่นชิม ทำให้มั่นใจได้ถึงประสิทธิภาพการส่งกำลังและลดการสูญเสียพลังงาน

ชุดเฟืองบากเอียงนี้เป็น “ศูนย์กลางการเปลี่ยนทิศทางกำลัง” ของเครื่องขัดเงา 180: มันตระหนักถึงการเปลี่ยนทิศทางกำลังผ่านการส่งกำลังเพลาแนวตั้งเชิงพื้นที่ ทำงานร่วมกับมอเตอร์และกลไกควบคุมความเร็ว และควบคุมความเร็วในการหมุนและแรงบิดของจานขัดเงาอย่างแม่นยำ ด้วยวัสดุที่ทนทานต่อการสึกหรอสูงและการออกแบบโปรไฟล์ฟันที่มีความแม่นยำสูง ทำให้มั่นใจได้ถึงความเสถียรและความแม่นยำของเครื่องขัดเงาภายใต้การบดด้วยแรงกดสูงในระยะยาว ตรรกะการออกแบบสะท้อนถึง “การปรับตัวในการส่งกำลังเชิงพื้นที่ + การปรับแต่งตามความต้องการของสภาพการทำงาน” และเป็นพื้นฐานการส่งกำลังหลักสำหรับเครื่องขัดเงาเพื่อให้บรรลุการบดที่มีประสิทธิภาพและแม่นยำ —— เฟืองเล็กขับเคลื่อนการบดขนาดใหญ่และรองรับกระบวนการปรับสภาพพื้นผิวในอุตสาหกรรมต่างๆ เช่น การแปรรูปโลหะ การบำบัดหิน และการผลิตเฟอร์นิเจอร์
