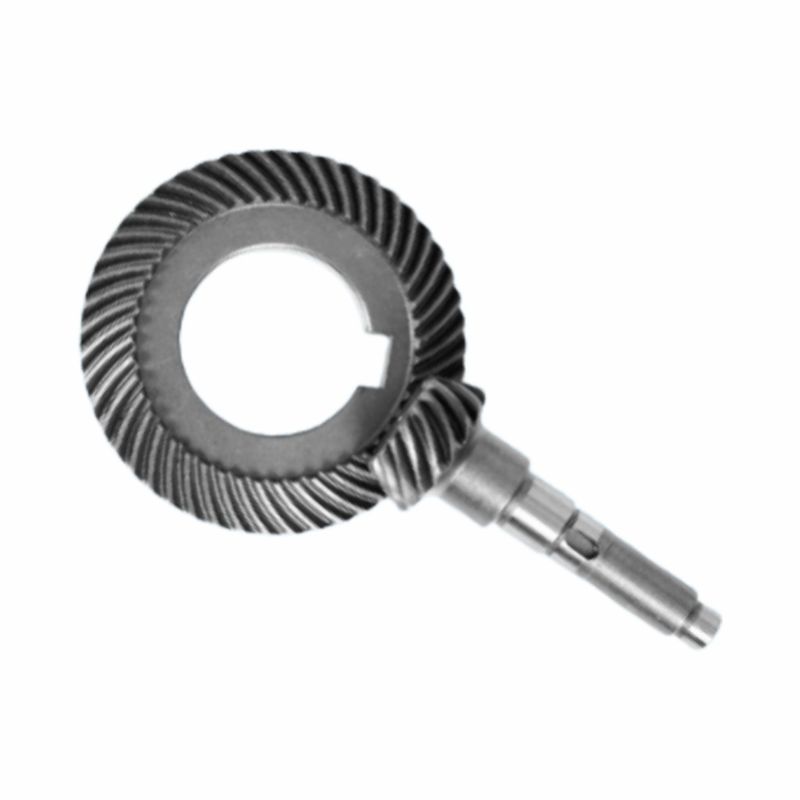

Hypoid Angle Gear Kit 80 องศาการติดต่อสําหรับเครื่องลดขนาดเล็ก

Hypoid Angle Gear Kit 80 องศาการติดต่อสําหรับเครื่องลดขนาดเล็ก

1หลักการทางเทคนิคและลักษณะโครงสร้าง
1 การออกแบบมุมตัดแกนที่ไม่ใช่มาตรฐาน

• มุมแกน 80°:ไม่เหมือนกับการส่งอัตราการขับเคลื่อนตั้ง 90 องศาของอัตราการขับเคลื่อนแบบ hypoid แบบดั้งเดิม หมุนทางเข้าและทางออกของอัตราการขับเคลื่อนนี้ถูกจัดตั้งในมุม 80 องศาที่เหมาะสําหรับกรณีที่พื้นที่จํากัดหรือต้องการการส่งที่ไม่ตรงข้าม.
• การเลื่อนแกน:จุดเครือของเกียร์ hypoid ไม่ได้อยู่บนแกน แต่การออกแบบออฟเซ็ตทําให้การกระจายความเครียดสัมผัสของพื้นผิวฟันดีขึ้นเพื่อเพิ่มความสามารถในการพกพา

2 กระบวนการบดเกียร์และลักษณะของวัสดุ

• การแปรรูปผิวฟันแข็ง:การใช้กระบวนการการคาร์บิวเรซและการดับความแข็งของพื้นผิวฟันสูงถึง 56-62HRC และหลังจากการบดแม่นยําสูง ความหยาบของพื้นผิวฟัน Ra≤0.8μmและระดับความแม่นยําสามารถถึง ISO 10 หรือมากกว่าซึ่งลดการสวมและเสียงลงอย่างมาก
• เทคโนโลยีการบิดต่อเนื่อง:การใช้เครื่องแปรรูปเครื่องยนต์สไพร่บอนด์ CNC ครบวงจร ตัดต่อเนื่องผ่านหัวตัดสองชั้นและสนับสนุนการปรับปรุงปารามิเตอร์อิสระของพื้นผิวที่คอนคาวและคอนเว็กซ์.

3 การออกแบบขนาดเล็ก

• การออกแบบที่คอมแพคต์มีกว้างเพียง 38 มิลลิเมตร และน้ําหนักเบา ทําให้มันเหมาะสําหรับการบูรณาการในอุปกรณ์ความแม่นยํา
• การจัดตั้งแกนขุม:รุ่นบางรุ่นใช้แกนออกรูสําหรับการติดตั้งตรงของคอปปิ้งหรือสกรูนํา ทําให้การออกแบบเครื่องกลง่ายขึ้น

2ข้อดีด้านการทํางาน

1 อัตราการลดสูงและประสิทธิภาพสูง

• อัตราการเร่งขันชั้นเดียวสูงสุด 300:1:เมื่อเปรียบเทียบกับเครื่องลดเกียร์หนอน (ประสิทธิภาพเพียง 60% - 70%) เกียร์ hypoid มีประสิทธิภาพมากกว่า 90% และไม่มีการล็อคตัวเองซึ่งเหมาะสําหรับกรณีที่ต้องการการส่งไฟทางสองทาง.
• การทํางานด้วยเสียงต่ํา:วิธีผ่าฟันแบบกระบอกลดแรงกระแทก และด้วยกระบวนการบดเกียร์ เสียงสามารถควบคุมได้ต่ํากว่า 60dB ซึ่งดีกว่าของเกียร์เบฟธรรมดา

2 ความสามารถในการบรรทุกสูงและอายุการใช้งานยาวนาน

• ความแข็งแรงต่อการสัมผัสเพิ่มขึ้น:หลังการคาร์บิวเรซและการดับ, แผ่นแข็ง 0.3-0.5 มิลลิเมตรถูกสร้างขึ้นบนผิวของฟัน,และความเครียดสัมผัสสามารถเพิ่มขึ้นมากกว่า 30% ในส่วนร่วมกับการออกแบบพื้นผิวทันหันที่ได้รับการปรับปรุงเขตสัมผัส.
• ความต้านทานแรงกระแทก:เหมาะสําหรับสภาพการเริ่มต้น-หยุด หรืออัตราการเปลี่ยนแปลงภาระบ่อย

3 ความสามารถปรับปรุงพื้นที่

• การติดตั้งแบบยืดหยุ่น:มันสนับสนุนการติดตั้ง flange, การติดตั้งเท้าและวิธีอื่น ๆ, และแกนออกสามารถปรับแต่งเพื่อปรับตัวให้เข้ากับโครงสร้างเครื่องกลที่ซับซ้อน.
• การปรับปรุงระยะทาง Offset:โดยการปรับความสับสนของแกน ความแข็งแรงของล้อเล็กสามารถสมดุลกับประสิทธิภาพการส่ง

3สถานการณ์การใช้งานทั่วไป
1 อัตโนมัติอุตสาหกรรม

• สายต่อหุ่นยนต์ร่วมมือ:ตัวอย่างเช่น สายต่อข้อมือของหุ่นยนต์สองแขนใช้เกียร์ hypoid 80 องศาเพื่อบรรลุการถ่ายทอดความหนาแน่นของทอร์คสูงในขณะที่ลดปริมาณสายต่อ
• ขั้นตอนการตั้งตําแหน่งแม่นยํา:อุปกรณ์ที่ใช้ในการจัดการกับแผ่นในอุปกรณ์ครึ่งประสาทที่รับประกันความแม่นยําในการตั้งตําแหน่ง (ความผิดพลาดในการซ้ําซ้ํา ≤ ± 1 นาทีโค้ง) โดยใช้อัตราการลดสูงและคุณสมบัติการตอบโต้ต่ํา

2 เครื่องจักรพยาบาลและอาหาร

• เครื่องขับเครื่องมือศัลยกรรม:สายต่อหมุน เช่น เอ็นโดสโกป ต้องการเสียงต่ํา ใช้งานยาวนาน และใช้วัสดุที่ตรงกับ FDA
• อุปกรณ์บรรจุอาหาร:กลไกการระบุของเครื่องเติมความเร็วสูงต้องทนต่อการกระแทกเริ่มต้น-หยุดบ่อย ๆ และคุณสมบัติความทนทานต่อการสวมของเกียร์ hypoid สามารถขยายระยะเวลาการบํารุงรักษาได้

3 การบินและทหาร

• ระบบควบคุมการบิน UAV:เครื่องลดขนาดเล็กถูกใช้สําหรับการควบคุม servo และมุมตัดแกน 80 ° ปรับปรุงการวางแผนของพื้นที่ภายในกระบอกบิน
• อุปกรณ์นําร่องกระสุน:ในอุณหภูมิสุดๆ (-50 °C ถึง 125 °C) และสภาพแวดล้อมการสั่นสะเทือน เครื่องยนต์คาร์บูรีเซียร์ที่ดับได้มีความน่าเชื่อถือมากกว่า เครื่องยนต์หนอนแบบดั้งเดิม

4ข้อเสนอการบํารุงรักษาและการเลือก

• ความต้องการในการหล่อลื่น:น้ํามันปรับน้ํามันต้องเปลี่ยนหลังจาก 300 ชั่วโมงของการทํางานครั้งแรก และระดับน้ํามันควรตรวจสอบทุก 3000 ชั่วโมงหรือครึ่งปี
• เพื่อหลีกเลี่ยงการผสมน้ํามันแร่กับน้ํามันสังเคราะห์
• การตรวจสอบเครื่องประปาน้ํามัน:ให้แน่ใจว่าเครื่องประทับน้ํามันถูกท่วมน้ํามันระหว่างการเก็บรักษาระยะยาว เพื่อป้องกันการแข็งกระดูกปาก หากพบการรั่วไหลของน้ํามันระหว่างการทํางาน

ยินดีต้อนรับสู่การปรับแต่ง---การปรับแต่งแบบไม่มาตรฐานของ Dingsco Gears

1การแปลงผลงานทางวิทยาศาสตร์และเทคโนโลยีWe makes full use of the scientific and technological achievements and equipment of the Gear Research Institute of Central South University to transform theoretical knowledge into practical productivity and improve the technical content of products.

2บริการตามความต้องการ: เราให้บริการที่ไม่เป็นมาตรฐานตามความต้องการ ซึ่งสามารถทําความเข้าใจ บริการที่ครบวงจร เช่น การออกแบบเกียร์ การคํานวณความแข็งแรง การวิเคราะห์การสัมผัส การคํานวณเครื่องมือ การเปลี่ยนความผิดพลาดโปรไฟล์ฟันเป็นต้นเพื่อตอบสนองความต้องการของลูกค้า

3ความแข็งแรงของทีม: ทีมงานของเรามีประสบการณ์ที่รวยในอุตสาหกรรมเกียร์ การแบ่งงานและการทํางานเป็นทีมที่ชัดเจน และร่วมกันส่งเสริมบริษัทของเราให้กลายเป็นผู้นําในอุตสาหกรรม
