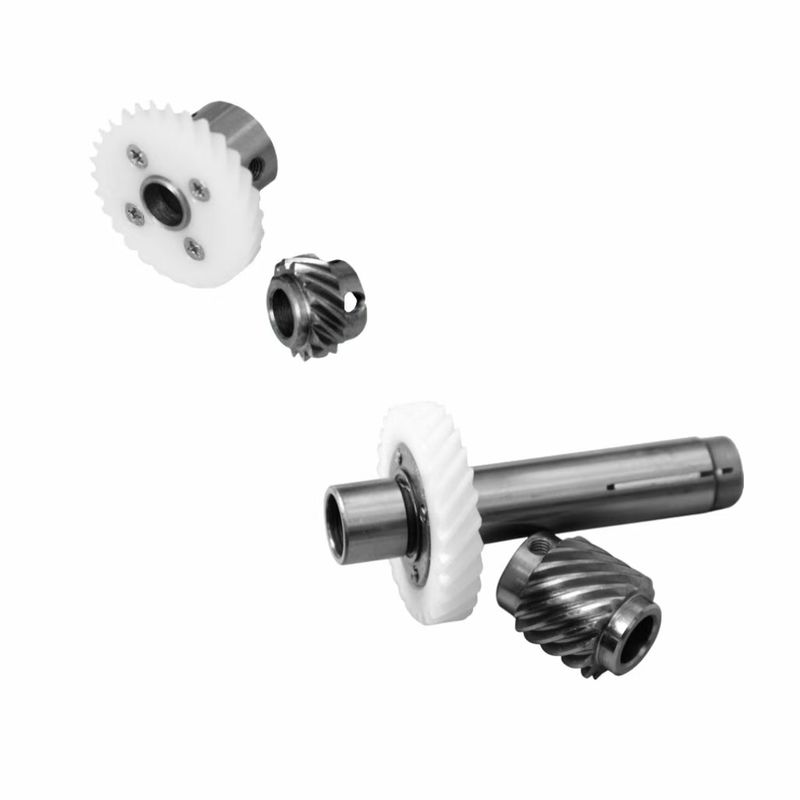

ชุดเกียร์เฟืองเฉียงสำหรับจักรเย็บผ้าล็อคสติทตัดด้ายอัตโนมัติ

I. แนวทางการออกแบบ —— “ศูนย์กลางการส่งกำลัง” ของจักรเย็บผ้าล็อคสติทตัดด้ายอัตโนมัติ
นี่คือชุดประกอบเกียร์เฟืองเฉียงสำหรับการส่งกำลังเพลาที่ไม่ขนานกัน ออกแบบมาเป็นพิเศษสำหรับจักรเย็บผ้าล็อคสติทตัดด้ายอัตโนมัติ โดยเน้นที่การแก้ปัญหา “การส่งกำลังในพื้นที่ขนาดกะทัดรัด + การประสานงานที่แม่นยำของการตัดด้าย”:
1. การปรับตัวในพื้นที่
ใช้รูปแบบเพลาที่ไม่ขนานกัน 90° แทนที่ชุดเฟืองบาก/เฟืองตรงแบบดั้งเดิม ลดขนาดของกลไกการส่งกำลังในหัวจักรเย็บผ้าลง 35% ตอบสนองความต้องการในการออกแบบที่กะทัดรัดของจักรเย็บผ้าล็อคสติทตัดด้ายอัตโนมัติสำหรับ “การรวมกลไกหลายอย่าง (การเย็บ การตัดด้าย การป้อน)” และรองรับการย่อขนาดของอุปกรณ์ (เช่น จักรเย็บผ้าล็อคสติทแบบตั้งโต๊ะ)
2. โมดูลาร์การทำงาน
ชุดเกียร์รวมฟังก์ชันการส่งกำลัง การกระตุ้นการตัดด้าย และการควบคุมลำดับ ผ่านพารามิเตอร์โปรไฟล์ฟันที่เป็นมาตรฐาน เข้ากันได้กับระบบส่งกำลังของแบรนด์จักรเย็บผ้าล็อคสติทกระแสหลักทั้งในและต่างประเทศ ลดต้นทุนการวิจัยและพัฒนาและการบำรุงรักษาอุปกรณ์

II. ตรรกะการส่งกำลัง —— การประสานงานแบบสองเส้นทางของ “โซ่กำลัง + โซ่ตัดด้าย”
ชุดเกียร์สร้างเครือข่ายการส่งกำลัง “มอเตอร์ - ตัวกระตุ้น” ของจักรเย็บผ้าล็อคสติท และขับเคลื่อนการทำงานหลักสองอย่างพร้อมกัน: การเย็บและการตัดด้าย:
1. โซ่กำลังการเย็บ
▶การส่งกำลัง: การหมุนด้วยความเร็วสูงที่ส่งออกจากมอเตอร์จะถูกลดความเร็วและเพิ่มแรงบิดโดยเฟืองขับ และกำลังจะถูกกระจายไปยังกลไกตะขอและกลไกการป้อน เพื่อให้มั่นใจถึงความหนาแน่นที่สม่ำเสมอของตะเข็บเย็บ
▶การควบคุมการซิงโครไนซ์: การใช้สัดส่วนการสัมผัสสูงของการประกบเฟืองเฉียง ลดการสั่นสะเทือนในการส่งกำลัง ทำให้การเจาะเข็มและการจับด้ายของตะขอซิงโครไนซ์ได้อย่างแม่นยำ โดยมีอัตราการข้ามด้าย ≤ 0.1%
2. โซ่การทำงานตัดด้าย
▶กลไกการกระตุ้น: เมื่อการเย็บเสร็จสิ้น ระบบควบคุมอิเล็กทรอนิกส์จะกระตุ้นแม่เหล็กไฟฟ้าตัดด้าย ลูกเบี้ยวตัดด้ายที่เชื่อมต่อกับชุดเกียร์จะหมุน และดันชุดมีดเคลื่อนที่เพื่อทำการตัด “การแยกด้าย - การตัด” โดยมีเวลาตอบสนองการตัดด้าย ≤0.2 วินาที
▶การรับประกันความแม่นยำ: คุณสมบัติการหล่อลื่นตัวเองของเฟืองขับเคลื่อนช่วยให้มั่นใจได้ถึงการหมุนที่สม่ำเสมอของลูกเบี้ยวตัดด้าย และช่องว่างการเฉือนระหว่างมีดเคลื่อนที่และมีดคงที่ถูกรักษาไว้ที่ 0.05-0.1 มม. อย่างเสถียร ทำให้เกิด “การตัดครั้งเดียวสำหรับทั้งสอง” ของด้ายบนและด้ายกระสวย โดยมีอัตราความสำเร็จในการตัดด้าย ≥99.5%

III. สถานการณ์การปรับตัว —— “การครอบคลุมสภาพการทำงานทั้งหมด” ของจักรเย็บผ้าล็อคสติทตัดด้ายอัตโนมัติ
ชุดเกียร์ได้รับการปรับแต่งในแง่ของวัสดุและพารามิเตอร์เพื่อให้เข้ากับสถานการณ์การใช้งานที่หลากหลายของจักรเย็บผ้าล็อคสติท:
1. ความเข้ากันได้ของผ้า
▶สำหรับผ้าบางเบา: ใช้เฟืองโมดูลขนาดเล็ก (m=1-1.5 มม.) เพื่อลดแรงบิดในการส่งกำลัง และความแม่นยำในการป้อนของกลไกการป้อน ≤± 0.1 มม. หลีกเลี่ยงการเกิดรอยย่นของผ้า
▶สำหรับผ้าสำหรับงานหนัก: เลือกเฟืองโมดูลขนาดใหญ่ (m=2-3 มม.) เพิ่มความสามารถในการรับน้ำหนักของพื้นผิวฟัน 40% และแรงเฉือนตัดด้ายถึง 5-10N ทำให้มั่นใจได้ถึงความสมบูรณ์ของการตัดด้ายสำหรับผ้าสำหรับงานหนัก
2. การปรับตัวของกระบวนการ
▶การเย็บล็อคสติททั่วไป: อัตราส่วนการส่งกำลังของชุดเกียร์ i=10-15 และความเร็วในการเย็บคือ 2000-3000 เข็มต่อนาที ตอบสนองความต้องการในการผลิตจำนวนมาก
▶การเย็บตกแต่ง: ผ่านการออกแบบของหนอนหลายเริ่มต้น/เฟืองเฉียง ทำให้สามารถปรับอัตราส่วนการส่งกำลังได้อย่างต่อเนื่อง รองรับแอมพลิจูดการแกว่งของเข็ม 2-10 มม. และปรับให้เข้ากับความต้องการรูปแบบตะเข็บที่ซับซ้อน

ชุดเกียร์เฟืองเฉียงสำหรับเพลาที่ไม่ขนานกันชุดนี้ ด้วยการออกแบบการส่งกำลังในพื้นที่ขนาดกะทัดรัด ตรรกะการประสานงานการทำงานแบบสองเส้นทาง และความสามารถในการปรับตัวในทุกสถานการณ์ กลายเป็น “ศูนย์กลางการส่งกำลัง” ของจักรเย็บผ้าล็อคสติทตัดด้ายอัตโนมัติ ไม่เพียงแต่ตอบสนองความต้องการหลักของจักรเย็บผ้าล็อคสติทสำหรับ “การเย็บที่มีประสิทธิภาพ + การตัดด้ายที่แม่นยำ” เท่านั้น แต่ยังส่งเสริมการยกระดับอุปกรณ์ของอุตสาหกรรมการผลิตเสื้อผ้าผ่านความสมดุลของการมาตรฐานและการปรับแต่ง —— เฟืองขนาดเล็กขับเคลื่อนประสิทธิภาพสูงและสนับสนุนการเปลี่ยนแปลงของอุตสาหกรรมเสื้อผ้าจาก “การใช้แรงงานเข้มข้น” เป็น “การใช้เทคโนโลยีเข้มข้น”

DINGSCO Precision Gear Solutions — พลังแห่งการบุกเบิกในการส่งกำลังของอุปกรณ์

ข้อได้เปรียบหลัก: อุปกรณ์ล้ำสมัย × กระบวนการดิจิทัล × บริการแบบครบวงจร


ในฐานะผู้ผลิตเฟืองที่มีความแม่นยำชั้นนำ DINGSCO เชี่ยวชาญในการผลิตเฟืองบากเกลียวและเฟืองไฮปอยด์ที่มีความแม่นยำสูงแบบกำหนดเองผ่านเครื่องกัด/เจียรเฟืองบากเกลียวแบบ CNC เจ็ดแกนห้าลิงค์และเทคโนโลยีเครื่องตัดเฟืองบากเกลียว Gleason ด้วยความแม่นยำระดับ DIN 6 (ข้อผิดพลาดโปรไฟล์ฟัน ≤ ±5μm) ประสิทธิภาพการส่งกำลัง 95%+ และอัตราส่วนการลดที่สูงมาก เรามอบโซลูชันการส่งกำลังที่เชื่อถือได้สำหรับหุ่นยนต์, ไดรฟ์มอเตอร์, ยานยนต์พลังงานใหม่ และอื่นๆ

ทำไมต้องเลือก DINGSCO?
✅ ความแม่นยำสูง: บรรลุความแม่นยำระดับ DIN 6 นำอุตสาหกรรมในการควบคุมข้อผิดพลาดโปรไฟล์ฟัน

✅ ประสิทธิภาพสูง: ด้วยอัตราส่วนการลดแบบขั้นตอนเดียวสูงถึง 300:1 และประสิทธิภาพการส่งกำลังมากกว่า 95%

✅ ความทนทาน: ลดต้นทุนวงจรชีวิตลง 40%<0.5% อัตราความล้มเหลว
✅ การตอบสนองที่รวดเร็ว: กระบวนการดิจิทัลสามารถลดรอบการจัดส่งให้เหลือ 20 วันทำการ

ติดต่อเราเร็วๆ นี้เพื่อขอข้อเสนอการปรับปรุงเฟืองและการจำลองการประกบแบบ 3 มิติ!
