เวิร์ม - เวิร์มเกียร์คู่ สายฟันแบบสับสับสําหรับการเย็บซิกซาก

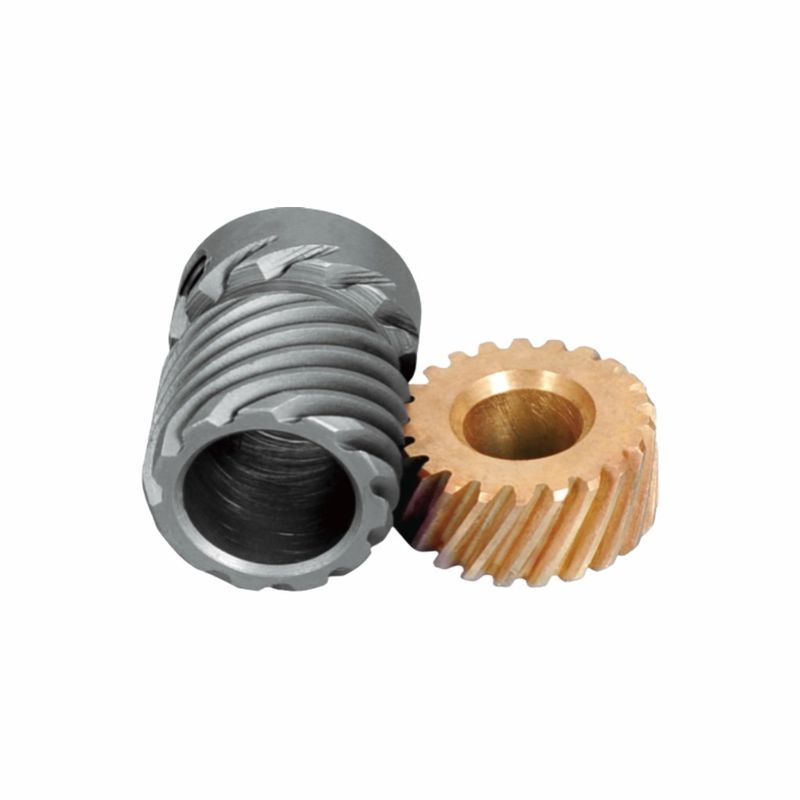

หนอน - ชุดเฟืองหนอน การประกบฟันแบบเกลียวสำหรับจักรเย็บผ้าซิกแซก


I. หลักการออกแบบ —— ตรรกะความแม่นยำของการส่งกำลังเพลาที่ไม่ขนานกันในอวกาศ
นี่คือชุดเฟืองหนอน-เฟืองหนอน โดยมีศูนย์กลางการออกแบบอยู่ที่ “การเปลี่ยนทิศทางในอวกาศ 90° + การควบคุมอัตราทดเกียร์ขนาดใหญ่ที่แม่นยำ”:
1. รูปทรงฟันและกลไกการประกบ
▶หนอนมีพื้นผิวฟันแบบเกลียว (คล้ายสกรู โดยมีรูปทรงฟันที่ต่อเนื่องกัน) และเฟืองหนอนมีรูปทรงฟันแบบโค้งที่โอบล้อมเส้นเกลียวของหนอน ในระหว่างการประกบ ฟันเกลียวของหนอนจะ “ค่อยๆ ตัดเข้าไปใน” ร่องฟันของเฟืองหนอน พื้นที่สัมผัสมากกว่าเฟืองเดือยถึง 3 เท่า แรงกระแทกในการส่งกำลังลดลง 70% และเสียงรบกวน ≤ 72dB (ตรงตามความต้องการด้านความเงียบของโรงงานจักรเย็บผ้า)
▶เพลาทั้งสองถูกวางเยื้องกันในอวกาศที่ 90° (หนอนอยู่ในแนวนอนและเฟืองหนอนอยู่ในแนวตั้ง) แทนที่กลไกการเปลี่ยนทิศทางที่ซับซ้อน เช่น เฟืองบาก ลดขนาดของหัวจักรเย็บผ้าลง 40% และปรับให้เข้ากับรูปแบบที่กะทัดรัดของจักรเย็บผ้าซิกแซก
2. อัตราทดเกียร์และการแปลงการเคลื่อนที่
สามารถบรรลุอัตราทดเกียร์ขนาดใหญ่ได้ หลังจากที่มอเตอร์หมุนด้วยความเร็วสูงถูกลดความเร็วลงด้วยเฟืองหนอน-เฟืองหนอน เฟืองหนอนจะส่งออกความเร็วต่ำและแรงบิดสูง ขับเคลื่อนกลไกการแกว่งของเข็มอย่างแม่นยำเพื่อให้ทำการเคลื่อนที่แบบ “ซิกแซก” ไปมา ทำให้มั่นใจได้ถึงความถี่ในการแกว่งของเข็มที่สม่ำเสมอและความหนาแน่นของตะเข็บที่สม่ำเสมอ

II. การปรับตัวของวัสดุ —— การทำงานร่วมกันของ “เหล็ก - ทองแดง”
การเลือกใช้วัสดุของหนอน (เหล็ก) และเฟืองหนอน (โลหะผสมทองแดง) เป็น “สมดุลสามเหลี่ยมของความแข็งแรง - ความทนทานต่อการสึกหรอ - การลดเสียงรบกวน” ทั่วไป:
1. หนอน (สมาชิกขับ)
เลือกเหล็กโครงสร้างโลหะผสม และผ่านการชุบแข็งและอบชุบ + การเจียรผิว ความแข็งของพื้นผิวฟันถึง HRC58 - 62 และอายุการใช้งานที่ทนทานต่อการสึกหรอเกิน 12000 ชั่วโมง (สามารถทนต่อแรงกระแทกของการสตาร์ทและหยุดบ่อยครั้งของจักรเย็บผ้า) แกนกลางยังคงความเหนียวเพื่อหลีกเลี่ยงการแตกหักจากการโอเวอร์โหลด
2. เฟืองหนอน (สมาชิกถูกขับ)
ใช้ทองสัมฤทธิ์ดีบุก ZCuSn10Pb1 (หรือทองสัมฤทธิ์อะลูมิเนียม) สัมประสิทธิ์แรงเสียดทานของโลหะผสมทองแดง ≤0.15 (คุณสมบัติหล่อลื่นตัวเองที่ดีเยี่ยม) ซึ่งสามารถลดการสึกหรอของหนอนได้มากกว่า 50% ในระหว่างการประกบ นอกจากนี้ โมดูลัสยืดหยุ่นของทองแดงยังต่ำ (เพียง 1/3 ของเหล็ก) ซึ่งสามารถดูดซับการสั่นสะเทือนจากการประกบ ลดความเสี่ยงของ “การข้ามด้ายและการขาดด้าย” ของจักรเย็บผ้า และทำให้มั่นใจได้ว่าความแม่นยำของตะเข็บ ≤± 0.1 มม.

III. คุณค่าการใช้งาน —— “หัวใจของตะเข็บ” ของจักรเย็บผ้าซิกแซก
ในจักรเย็บผ้าซิกแซก ชุดเฟืองนี้ทำหน้าที่เป็น “หน่วยควบคุมหลักสำหรับการสร้างตะเข็บซิกแซก” และควบคุมการเคลื่อนที่หลักสามประการ:
1. การควบคุมการเคลื่อนที่ของเข็ม
การหมุนที่สม่ำเสมอของเฟืองหนอน-เฟืองหนอน ผ่านกลไกวงล้อเยื้องศูนย์ + ก้านต่อ จะแปลงการหมุนของเฟืองหนอนเป็นการแกว่งซ้าย-ขวาของเข็ม เมื่ออัตราทดเกียร์ i=20 เพลาหลักหมุน 20 รอบ และเข็มจะทำการแกว่งซิกแซก 1 ชุด ปรับให้เข้ากับความต้องการในการเย็บผ้าที่ยืดหยุ่น เช่น ชุดชั้นในและบรา
2. การประสานงานและการจับคู่การป้อน
เพลาเฟืองหนอนเชื่อมต่อกับลูกเบี้ยวป้อนเพื่อควบคุมการเคลื่อนที่ไปข้างหน้าและถอยหลังของฟันป้อน ทิศทางการป้อนตั้งฉากกับการแกว่งของเข็ม (เข็มแกว่งซ้ายและขวา และฟันป้อนป้อนไปข้างหน้าและถอยหลัง) จังหวะการเคลื่อนที่ของทั้งสองจะถูกซิงโครไนซ์อย่างแม่นยำเพื่อสร้างตะเข็บแบบ “ซิกแซก” และหลีกเลี่ยงการเกิดรอยย่นของผ้า
3. การรับประกันการซิงโครไนซ์ของกระสวย
เชื่อมต่อกับกลไกการขับเคลื่อนกระสวยเพื่อให้แน่ใจว่าความเร็วในการหมุนของกระสวยตรงกับความถี่ในการเจาะของเข็ม ทำให้เกิดการเชื่อมต่อที่ราบรื่นของ “เข็มออกจากรู - กระสวยเกี่ยวเส้นด้าย” และอัตราการข้ามด้าย ≤0.1%

ชุดเฟืองหนอน-เฟืองหนอนนี้ ด้วยการออกแบบการส่งกำลังเพลาที่ไม่ขนานกันในอวกาศ วัสดุการใช้งานเหล็ก-ทองแดง และการควบคุมตะเข็บที่แม่นยำ กลายเป็นตัวนำหลักสำหรับการสร้าง “ตะเข็บซิกแซก” ของจักรเย็บผ้าซิกแซก ไม่เพียงแต่ตอบสนองความต้องการพื้นฐานของเครื่องจักรกลอุตสาหกรรมเบาสำหรับ “ความกะทัดรัด ความเงียบ และความทนทาน” เท่านั้น แต่ยังปรับให้เข้ากับสถานการณ์ต่างๆ ของผ้าและตะเข็บที่แตกต่างกันผ่านการปรับแต่ง เป็นตัวอย่างทั่วไปของการผสมผสานระหว่าง “การควบคุมที่แม่นยำและการผลิตที่ยืดหยุ่น” ในเทคโนโลยีการส่งกำลังของจักรเย็บผ้า —— เฟืองขนาดเล็กขับเคลื่อนอุตสาหกรรมขนาดใหญ่และสนับสนุนนวัตกรรมกระบวนการของอุตสาหกรรมต่างๆ เช่น เสื้อผ้าและชุดชั้นใน
