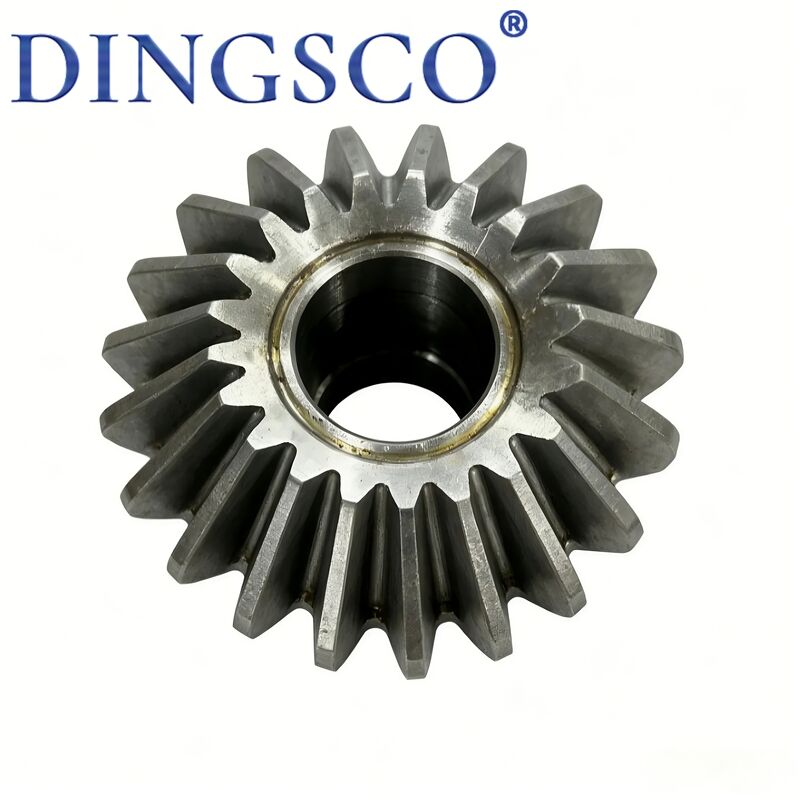

OEM คุณภาพสูง CNC การแปรรูป Server กล่อง Bevel Gear สายกลม Bevel Gear

สถานที่กำเนิด	ฉางชาประเทศจีน
ชื่อแบรนด์	DINGSCO
ได้รับการรับรอง	ISO 9001

รายละเอียดผลิตภัณฑ์

โมดูลทั่วไป:

m0.5/m1/m1.5/m2/m2.5/m3/m4/m5/m6/m8

หมายเลขฟัน:

Z1=12~30; Z2=20~120

มุมตัดของเพลา:

30°~120°

ความแข็งของฟัน:

การชุบและแบ่งเบาบรรเทา: HRC 22–30; การชุบแข็งความถี่สูง: HRC 52–58; การเติมคาร์บอน: HRC 58–62

ความแข็งของแกน:

เหล็กแผ่นรีดร้อน25~38

ฟันเฟือง:

0.02~0.12มม

เงื่อนไขการชําระเงินและการจัดส่ง

จำนวนสั่งซื้อขั้นต่ำ

ต่อรองได้

ราคา

สามารถต่อรองได้

รายละเอียดการบรรจุ

ตามคำขอของลูกค้า

เวลาการส่งมอบ

(สั่งตัวอย่าง) 7 วัน

เงื่อนไขการชำระเงิน

ที/ที

สามารถในการผลิต

ต่อรองได้

คำอธิบายผลิตภัณฑ์

OEM คุณภาพสูง CNC การแปรรูป Server กล่อง Bevel Gear สายกลม Bevel Gear

เกียร์เบวิลตรงยังเรียกว่าเกียร์ไมเตอร์ตรง เส้นฟันขนานกับเส้นการผลิตของโครงการ pitch cone ใช้เสมอในชุดคู่มันส่งทอร์คและแรงหมุนระหว่างแกนตัด (มาตรฐาน 90 °สินค้าแพร่หลัก: 45 # เหล็ก, 40Cr, 20CrMnTi, 42CrMo, สามตัวเลือกการรักษาความร้อน: ปรับปรุงตามมาตรฐานเพื่อประหยัด, การแข็งแรงด้วยการผลักดันสําหรับภาระกลางการกระชับกระชับกระชับกระชับกระชับกระชับ; ระดับความละเอียด ISO6~9 / JIS4~7, การออกแบบที่พัฒนาขึ้นจากโมดูลขนาดใหญ่. ใช้อย่างแพร่หลายสําหรับเครื่องลด, เครื่องจักรการเกษตร, เครื่องบรรจุ, เครื่องมือเครื่อง, เครื่องจักรก่อสร้าง, อัตโนมัติความแตกต่างและยูนิตควบคุมอัตโนมัติเหมาะสําหรับความเร็วต่ํา/ปานกลาง กับความเร็วเส้นตรง ≤5m/sมีโครงสร้างที่เรียบง่าย การแปรรูปง่ายและมีประหยัด

ลักษณะสินค้า

การขับเคลื่อน 90 องศา: ทําให้การส่งพลังงานตั้งได้ง่าย ไม่สามารถใช้ได้สําหรับเกียร์กระบอกกระตุ้น
โปรไฟล์ฟันตรง: มุมสไพรล์ศูนย์ การคํานวณง่าย การผลิตเป็นจํานวนมากโดยเครื่องปั่น / โฮเบอร์เครื่องปั่นแบบสแตนดอร์
ความจูงแกนคงที่: แรงแกนไม่เปลี่ยนแปลงกับทิศทางหมุน การตั้งค่าเบอร์ที่ง่ายและความอดทนในการประกอบที่สูงกว่า
การออกแบบความแข็งแบบสอง: ฟันแข็ง HRC52 ~ 62 สําหรับความทนทานต่อการสกัด หนา HRC25 ~ 38 สําหรับการป้องกันการหัก
ตัวเลือกหลายหลุม: ช่องเจาะแบบเรียบ, ช่องเจาะทางกุญแจ, ช่องเจาะที่ติดกับสกรูติดตั้งด้วยความละเอียด H7 มาตรฐาน
ความอดทนในการประกอบสูง: ไม่รู้สึกต่อความผิดตรงของแกนเล็ก ๆ น้อย ๆ ไม่มีการติดหรือสวมใส่แบบแปลกจากความผิดพลาดการติดตั้งเล็ก ๆ
ราคากลุ้น: ค่าใช้จ่ายต่ํากว่า 30% และเวลาการดําเนินงานที่สั้นกว่าเกียร์สไพร่เบเวลสําหรับการผลิตจํานวนมาก
ปลายกันสนิมตามสั่ง: ทําสีดํา โฟสฟาติก กระปุกน้ํามันต้านสนิมสําหรับสภาพแวดล้อมที่ฝุ่นและความชื้น

ตารางพารามิเตอร์เทคนิค

มุมแรงดันมาตรฐาน	20°
โมดูลร่วม	m0.5/m1/m1.5/m2/m2.5/m3/m4/m5/m6/m8
จํานวนฟัน	Z1=12~30; Z2=20~120
มุมตัดแกน	30°~120°
ความเร็วเส้น	≤5m/s
ระดับความแม่นยํา	ISO6 ~ 9
ความแข็งของฟัน	การดับและความร้อน: HRC 22 ราคา 30; การดับความถี่สูง: HRC 52 ราคา 58; การคาร์บิวเรซ: HRC 58 ราคา 62
ความแข็งแกร่งของแกน	HRC25 ~ 38
การตอบโต้	0.02 ~ 0.12 มม.
ระยะเวลาทํางาน	-25°C~+85°C

การใช้งานหลัก

เครื่องลดมุมขวา: กล่องเกียร์เลี้ยว 90° และหน่วยลด
เครื่องเกษตร: เครื่องเก็บเกี่ยว, เครื่องปลูก, เครื่องผสมอาหาร
อัตโนมัติแสง: แพ็คเกอร์, แบลเบอร์, คอนเวียร์, ลิฟท์ขับขี่มุมขวา
เครื่องมือเครื่องจักร: กล่องอาหารหมุน, การขับเคลื่อนหมุนเจาะ, ส่วนประกอบหัวแยกขนาดเล็ก
การก่อสร้างและรถยนต์: ราคาต่างของรถบรรทุกเบาๆ เครื่องขุดขนาดเล็ก
อุปกรณ์ขนาดเล็ก: เครื่องมือไฟฟ้า เครื่องฟิตเนส เครื่องปั่นวาล์ว เครื่องสํารองเครื่องตัดสวน
การเปลี่ยนที่ต่างประเทศ: แผนกสํารองสําหรับเครื่องมือมาตรฐาน KHK/MISUMI, ส่วนหลังการบริการในตลาด

ข้อดีของสินค้า

การบริหารแบบยืดหยุ่น: การแก้ไขราคาถูกสําหรับการตัดหมุนพลังงานแกน การวางแผนที่คอมแพคต์ ช่วยประหยัดพื้นที่ในการติดตั้ง
การผลิตง่าย: การแปรรูปโดยเครื่องปั่น / โฮเบอร์แบบสแตนดาร์ดโดยไม่ต้องมีเครื่องกลมกลมพิเศษ การจัดส่งเร็ว
การประกอบที่สะดวกสบาย: ความอดทนสูงสําหรับการสับเปลี่ยนแกนเล็ก ๆ น้อย ๆ การตั้งค่าสนามง่าย ๆ โดยไม่ต้องมีเครื่องติดตั้งความแม่นยํา
ประหยัด: ราคา 55% ~ 70% ของเกียร์สไพรอัลเบวิลที่เท่าเทียมกัน ค่าที่ลดลงอย่างชัดเจนสําหรับการสั่งซื้อจํานวนมาก
การสลับทั่วไป: ขนาดที่ตรงกับ MISUMI/KHK สําหรับการเปลี่ยนชิ้นส่วนที่นําเข้าโดยตรง
การบํารุงรักษาที่ต่ํา: การปรับน้ํามันง่าย แทนชุดคู่เพียงครั้งเดียวล้มเหลว.

กระบวนการผลิต

การตรวจสอบวัตถุดิบ: การทดสอบสเปคตรัมและการตรวจหาความบกพร่องเพื่อปฏิเสธเหล็กที่บกพร่อง
การตัดและการหมุนหยาบ: การตัดแท่ง, CNC การหมุนหยาบสําหรับโคน, ช่องเจาะและหน้าอ้างอิง
การตัดเกียร์: เครื่องบดเบฟตรง / เครื่องบดเบฟ CNC สําหรับการสร้างฟัน
Chamfer & deburr: ปลายฟันและ deburr bore เพื่อกําจัดเสียงที่ผิดปกติ & การกัดแกน
การปรับปรุงโดยรวม: ปรับปรุงโดยรวมสําหรับ 45 # / 40Cr เพื่อปรับปรุงความแข็งแรงของพื้นฐานต่อการแตก
การกระชับฟัน: การกระชับอัดแรงสําหรับภาระปานกลาง; การกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับ
การบดแม่นยํา: การบดเกียร์แม่นยําสูงเพื่อตอบสนองความอดทนของ ISO6 ~ 7 backlash & profile ฟัน
การแปรรูปเจาะ: การเจาะหุ้ม, การแปรรูปเจาะเจาะ, การเจาะเจาะความอดทน H7
ปรับปรุงการเคลือบกันการกัดกร่อน: การดํา / โฟสฟาติก / แกลวนิซ + น้ํามันรักษา
การดําเนินการทดสอบคู่: การทดลองการหมุนคู่, รูปแบบการติดต่อและการตรวจสอบความเรียบร้อยก่อน QC และการบรรจุสุดท้าย

ทําไมต้องเลือกเรา

การบด CNC 7 แกน: เรานํามาใช้เครื่องบด CNC 7 แกนความแม่นยําสูง ที่มีความอดทนที่แคบถึง ± 5μm เพื่อให้เกียร์ทํางานอย่างเงียบเงียบและเรียบร้อย และมีความทนทานที่โดดเด่น
ความเชี่ยวชาญทางเทคนิคที่แข็งแรงทีมงาน R&D ของเราประกอบด้วยผู้เชี่ยวชาญปริญญาเอกและปริญญาโท ที่เชี่ยวชาญในเทคโนโลยีเครื่องยนต์สปีรัลเบวิล ให้การสนับสนุนทางเทคนิคที่แข็งแกร่งสําหรับโครงการที่ซับซ้อน
การทดสอบอย่างเข้มข้นและมีความแม่นยําสูง เครื่องยนต์ทั้งหมดได้รับการตรวจสอบ 100% ด้วยระบบการวัด Gleason เราสามารถบรรลุความแม่นยําระดับ DIN 6การรักษาคุณภาพของเราในระดับชั้นนําในอุตสาหกรรม.
ประสิทธิภาพการส่งสูง:การออกแบบเกียร์ของเรารองรับอัตราการลดระยะเดียวสูงสุด 300:1, โดยมีประสิทธิภาพการถ่ายทอดที่แท้จริงถึงมากกว่า 95%, ปรับปรุงการใช้พลังงานให้ดีขึ้นมาก
ความทนทานที่ดีและประหยัด:เครื่องยนต์ของเรามีค่าใช้จ่ายในรอบชีวิตที่ต่ํากว่า 40% และอัตราความล้มเหลวต่ํากว่า 0.5% ทําให้การดําเนินงานที่ยาวนานมั่นคงและลดต้นทุนการบํารุงรักษา
การตอบสนองรวดเร็วและเวลาดําเนินการที่สั้น:โดยได้รับการสนับสนุนจากกระบวนการผลิตแบบดิจิตอลของเรา เราสามารถลดวงจรการจัดส่งให้เพียง 20 วันทําการ
ความสามารถในการออกแบบตามความต้องการของมืออาชีพ เราให้บริการแก้ไขเกียร์ที่กําหนดเองให้กับการใช้งานที่ต้องการการลดความเร็วสูง ความเร็วสูง ความจุหนัก เสียงต่ํา และโปรไฟล์ฟันเล็กพิเศษ โดยใช้สภาพการทํางานจริงของคุณ
