อุตสาหกรรมที่กําหนดเอง 20CrMnTi Hypoid Rotary Platform Gear ตําแหน่งสูงสุด

20CrMnTi เกียร์แพลตฟอร์มโรตารีตำแหน่งสูงพิเศษที่มีความแม่นยำสูง

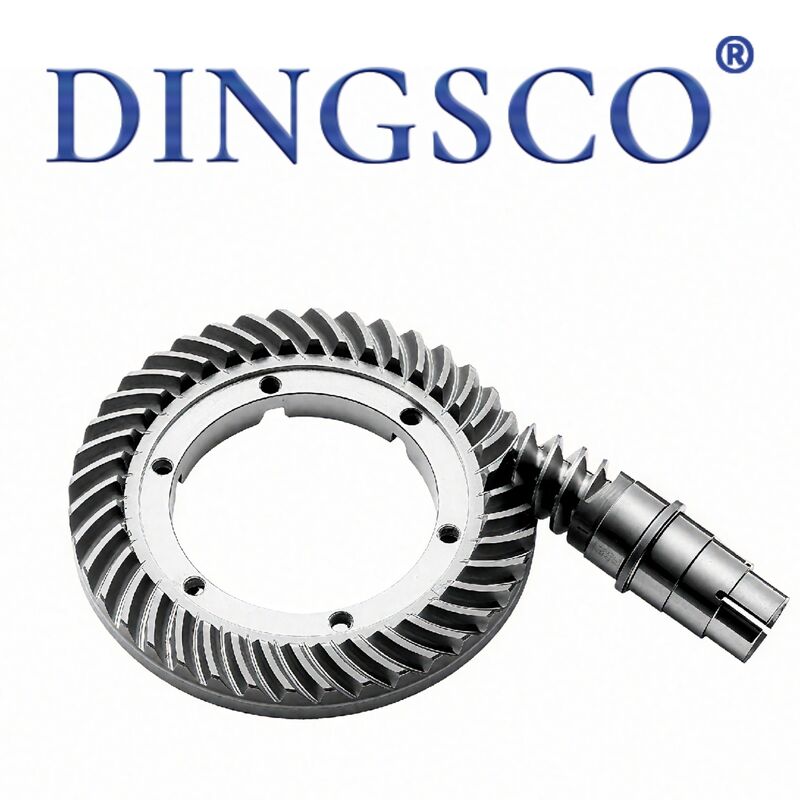

รวมถึงเกียร์แพลตฟอร์มโรตารีชุดเกียร์ไฮออยด์/ลานแบบแพลตฟอร์มกลวงที่มีความแม่นยำและเฟืองวงแหวนแกว่ง (ฟันภายใน/ภายนอก). ประกอบด้วยเฟืองขับและเฟืองวงแหวนขนาดใหญ่ เป็นชิ้นส่วนส่งกำลังหลักสำหรับตัวลดโรตารี่แบบกลวง โต๊ะกำหนดดัชนี CNC และไดรฟ์แบบสลูว์ วัตถุดิบหลัก: 42CrMo, 20CrMnTi, 40Cr เสร็จสิ้นด้วยการชุบแข็งด้วยคาร์บูไรซิ่ง/การเหนี่ยวนำและการเจียรเฟืองที่มีความแม่นยำด้วยเกรดความแม่นยำ ISO5~7 โดยจะขยายแรงบิดเอาท์พุตผ่านการลดเกียร์ ซึ่งมาพร้อมกับแบริ่งลูกกลิ้งแบบไขว้เพื่อรองรับโหลด ทำให้มีการกำหนดดัชนีที่มีความแม่นยำสูง การหมุนอย่างต่อเนื่อง และการวางตำแหน่งคงที่ ประเภทความแม่นยำสำหรับระบบอัตโนมัติ ข้อต่อหุ่นยนต์ แกน CNC ที่ 4 ริงเกียร์สำหรับงานหนักสำหรับเครื่องจักรก่อสร้าง เครื่องติดตามแสงอาทิตย์ ฐานเรดาร์ และอุปกรณ์ยก

คุณสมบัติผลิตภัณฑ์

• ความแม่นยำสูงและฟันเฟืองต่ำ: การเจียรเฟือง, ฟันเฟือง 0.01~0.05 มม., ความแม่นยำซ้ำ 3~30อาร์ควินาที, ไม่มีการลื่นไถลขณะเดินเบาระหว่างการจัดทำดัชนี
• ไฮพอยด์/ลานตาข่าย: อัตราการสัมผัสสองเท่าเทียบกับเดือยเกียร์ การส่งผ่านที่เสถียร สัญญาณรบกวนต่ำ และต้านทานการโอเวอร์โหลดที่แข็งแกร่ง
• มีความแข็งสูงทนต่อการสึกหรอ: พื้นผิวฟัน HRC58~62 หลังจากแข็งตัว, อุณหภูมิแกน HRC28~38, ป้องกันความเมื่อยล้าและป้องกันการแตกหักของฟัน
• ตัวเลือกโครงสร้างที่สมบูรณ์: เฟืองวงแหวนภายนอก/ภายในและเฟืองคู่ รองรับการติดตั้งแนวนอน/แนวตั้ง/กลับหัว
• แรงบิดสูงขนาดกะทัดรัด: อัตราส่วนลดขนาดใหญ่ขั้นตอนเดียว ขนาดเล็กพร้อมแรงบิดเอาท์พุตสูงเพื่อประหยัดพื้นที่ในการติดตั้ง
• ป้องกันการกัดกร่อน: ผิวเคลือบสีดำ/ฟอสเฟตเพื่อป้องกันของเหลวในการตัด ฝุ่น และสภาพแวดล้อมที่ชื้น
• ความสามารถในการแลกเปลี่ยนที่แข็งแกร่ง: ติดตั้งแพลตฟอร์มกลวง HD/BPHB/DG และตลับลูกปืนมาตรฐานเพื่อให้เปลี่ยนได้ง่าย
• การบริการที่ยาวนานและการบำรุงรักษาต่ำ: จาระบีหล่อลื่นแบบปิดผนึกพร้อมช่วงการบำรุงรักษาที่ยาวนาน

ตารางพารามิเตอร์ทางเทคนิค

หลักการทำงาน

• แพลตฟอร์มกลวงไฮปอยด์ที่มีความแม่นยำ: เซอร์โว/สเต็ปเปอร์มอเตอร์ขับเคลื่อนเฟืองอินพุต, ตาข่ายขวาง 90° พร้อมเฟืองวงแหวนไฮออยด์ขนาดใหญ่สำหรับการลดและขยายแรงบิดในขั้นตอนเดียว วงแหวนเกียร์พร้อมกับแท่นหมุนและแบริ่งลูกกลิ้งแบบไขว้จะหมุนเป็นเส้นรอบวงเพื่อการจัดทำดัชนีที่แม่นยำโดยพลการ
• เฟืองวงแหวนสวิง: เฟืองขับเฟืองวงแหวนภายใน/ภายนอก เฟืองหมุนและเดินไปตามฟันวงแหวนเพื่อขับเคลื่อนการหมุนสัมพัทธ์ของวงแหวนสลูว์ด้านใน/ด้านนอก ฟันภายใน: วงแหวนด้านในมีเกียร์, วงแหวนรอบนอกหมุน; ฟันภายนอก: วงแหวนรอบนอกมีเกียร์, วงแหวนด้านในคงที่; แบริ่งสังหารมีช่วงเวลาตามแนวแกนรัศมีและการเอียง
• ล็อคตัวเอง: จับคู่กับเบรกเซอร์โว/เกียร์หนอน เกียร์ล็อคตัวเองหลังจากหยุดเพื่อหลีกเลี่ยงการหมุนย้อนกลับและโหลดลดลง

แอปพลิเคชัน

• ระบบอัตโนมัติที่มีความแม่นยำ: ตัวลดการหมุนแบบกลวง, แกนที่ 4 ของ CNC, แผ่นดัชนี, เครื่องเล่นแผ่นเสียงติดตั้งระบบอัตโนมัติ, โต๊ะหมุนตรวจสอบ CCD, แกนร่วมของหุ่นยนต์
• อุตสาหกรรมเบา: เครื่องบรรจุ, เครื่องติดฉลาก, เครื่องพิมพ์, จิ๊กโรตารีมาร์กกิ้งด้วยเลเซอร์
• เครื่องจักรกลหนัก: รถขุด, แท่นหมุนเครน, ไดรฟ์เครนรถบรรทุก, อุปกรณ์ขนถ่ายท่าเรือ
• พลังงานใหม่: อุปกรณ์ติดตามพลังงานแสงอาทิตย์, แท่นเรดาร์, PTZ เฝ้าระวังสำหรับงานหนัก
• ชิ้นส่วนอะไหล่ทดแทน: เกียร์อะไหล่ OEM สำหรับแพลตฟอร์มซีรีส์ HD/BPHB และการบำรุงรักษาตลับลูกปืนแบบฆ่า

ข้อดี

• การวางตำแหน่งที่สูงเป็นพิเศษ: โครงสร้างที่ปรับได้ของการเจียร + แบ็คแลช ความแม่นยำในการทำซ้ำระดับอาร์คเซค การจัดทำดัชนีมุมที่แปรผันอย่างไม่สิ้นสุดที่เหนือกว่าตัวสร้างดัชนีลูกเบี้ยว
• โหลดที่มีความแข็งแกร่งสูง: แบริ่งลูกกลิ้งแบบไขว้ช่วยเพิ่มความสามารถในการป้องกันการเอียงได้ 10 เท่า เทียบกับแบริ่งทั่วไป รับน้ำหนักโดยตรงโดยไม่มีส่วนรองรับเสริม
• ความสะดวกในการเดินสายแบบกลวง: รูทะลุตรงกลางสำหรับการเดินสายไฟ/ท่ออากาศโดยไม่ต้องพัน
• ประสิทธิภาพสูง: ประสิทธิภาพการส่งผ่าน 92% ~ 96% สำหรับเกียร์ไฮออยด์/ขดลวด การสูญเสียพลังงานต่ำ และการเพิ่มขึ้นของอุณหภูมิต่ำ
• การติดตั้งหลายทิศทาง: การติดตั้งแนวนอน/แนวตั้ง/กลับด้าน/ด้านข้างเพื่อรูปแบบที่ยืดหยุ่น
• ปรับแต่งได้: มีโมดูลแบบกำหนดเอง หมายเลขฟัน อัตราส่วน เส้นผ่านศูนย์กลางภายใน/ภายนอก
• อายุการใช้งานยาวนาน: โลหะผสมเหล็ก + การรักษาความร้อนเต็มรูปแบบ ทนต่อการขัดถูสำหรับบริการปกติ 3 ~ 8 ปี

กระบวนการผลิต

• การตรวจสอบวัตถุดิบ: การทดสอบสเปกตรัมและการตรวจจับข้อบกพร่องสำหรับเหล็กเส้น
• การตีขึ้นรูปและการกลึงหยาบ: การตีเปล่า การกลึงหยาบด้วย CNC สำหรับ OD/ID และหน้าอ้างอิง
• การตัดเฟือง: การ Hobbing สำหรับฟันเดือย/ขดลวด เครื่องพิเศษสำหรับการสร้างเฟืองไฮปอยด์
• ลบคมและลบมุม: ปลายฟันและลบมุมเจาะเพื่อขจัดเสียงรบกวนที่ผิดปกติ
• การแบ่งเบาบรรเทาโดยรวม: แบ่งเบาบรรเทาเป็น HRC28 ~ 38 เพื่อความเหนียวที่ดีขึ้น
• การแข็งตัวของฟัน: การเติมคาร์บูไรซิ่งสำหรับ 20CrMnTi; การชุบแข็งแบบเหนี่ยวนำสำหรับ 42CrMo/40Cr ถึง HRC58~62
• การเจียรเฟืองที่แม่นยำ: การเจียรแบบเพื่อให้ได้ความแม่นยำ ISO5~7 และฟันเฟืองที่ผ่านการรับรอง
• การเจียรขั้นสุดท้าย: การเจียรหน้าเจาะและปลายเพื่อควบคุมการเบี่ยงเบนหนีศูนย์และศูนย์กลาง
• การรักษาป้องกันสนิม: ใส่ร้ายป้ายสี/ฟอสเฟต + จาระบีป้องกันสนิม
• การทดสอบการจับคู่: การทดลองประกอบเฟืองปีกนกและเฟืองวงแหวนก่อนการควบคุมคุณภาพขั้นสุดท้ายและบรรจุภัณฑ์

ทำไมถึงเลือกพวกเรา?

• เครื่องเจียร CNC 7 แกน: เราใช้เครื่องเจียร CNC 7 แกนที่มีความแม่นยำสูง ซึ่งมีค่าความคลาดเคลื่อนที่เข้มงวดถึง ±5μm ทำให้มั่นใจได้ว่าเกียร์จะทำงานได้เงียบ ราบรื่น และมีความทนทานที่โดดเด่น
• ความเชี่ยวชาญทางเทคนิคที่แข็งแกร่ง:ทีม R&D หลักของเราประกอบด้วยผู้เชี่ยวชาญระดับปริญญาเอกและปริญญาโทที่เชี่ยวชาญด้านเทคโนโลยีเฟืองดอกจอกแบบเกลียว ซึ่งให้การสนับสนุนทางเทคนิคที่แข็งแกร่งสำหรับโครงการที่ซับซ้อน
• การทดสอบที่เข้มงวดและความแม่นยำสูง: เกียร์ทั้งหมดได้รับการตรวจสอบ 100% ด้วยระบบมาตรวิทยาของ Gleason เราสามารถบรรลุความแม่นยำของเกรด DIN 6 ด้วยการควบคุมโปรไฟล์ฟันและข้อผิดพลาดในทิศทางอย่างเข้มงวด ทำให้คุณภาพของเราอยู่ในระดับชั้นนำของอุตสาหกรรม
• ประสิทธิภาพการส่งผ่านสูง:การออกแบบเกียร์ของเรารองรับอัตราส่วนการลดขั้นตอนเดียวสูงถึง 300:1 โดยประสิทธิภาพการส่งผ่านจริงสูงถึงกว่า 95% ซึ่งช่วยปรับปรุงการใช้พลังงานได้อย่างมาก
• ความทนทานและประสิทธิภาพด้านต้นทุนที่ดีเยี่ยม:เกียร์ของเราลดต้นทุนตลอดอายุการใช้งานลง 40% และอัตราความล้มเหลวต่ำกว่า 0.5% ทำให้มั่นใจได้ถึงการทำงานที่มั่นคงในระยะยาวและลดต้นทุนการบำรุงรักษา
• ตอบสนองรวดเร็ว & ระยะเวลานำสั้น:ด้วยการสนับสนุนจากกระบวนการผลิตแบบดิจิทัลของเรา เราสามารถลดรอบการจัดส่งให้เหลือเพียง 20 วันทำการ ซึ่งช่วยให้คุณเร่งการพัฒนาและการเปิดตัวโครงการได้
• ความสามารถในการออกแบบที่กำหนดเองอย่างมืออาชีพ: เรานำเสนอโซลูชันเกียร์ที่ปรับแต่งได้อย่างเต็มที่สำหรับการใช้งานที่ต้องการโปรไฟล์ฟันขนาดเล็กพิเศษ ลดความเร็วสูง โหลดหนัก เสียงรบกวนต่ำ และพิเศษ ขึ้นอยู่กับสภาพการทำงานจริงของคุณ
