| Place of Origin | Changsha, China |
| ชื่อแบรนด์ | DINGSCO |
| ได้รับการรับรอง | ISO 9001 |
| Model Number | According to customers' requests |

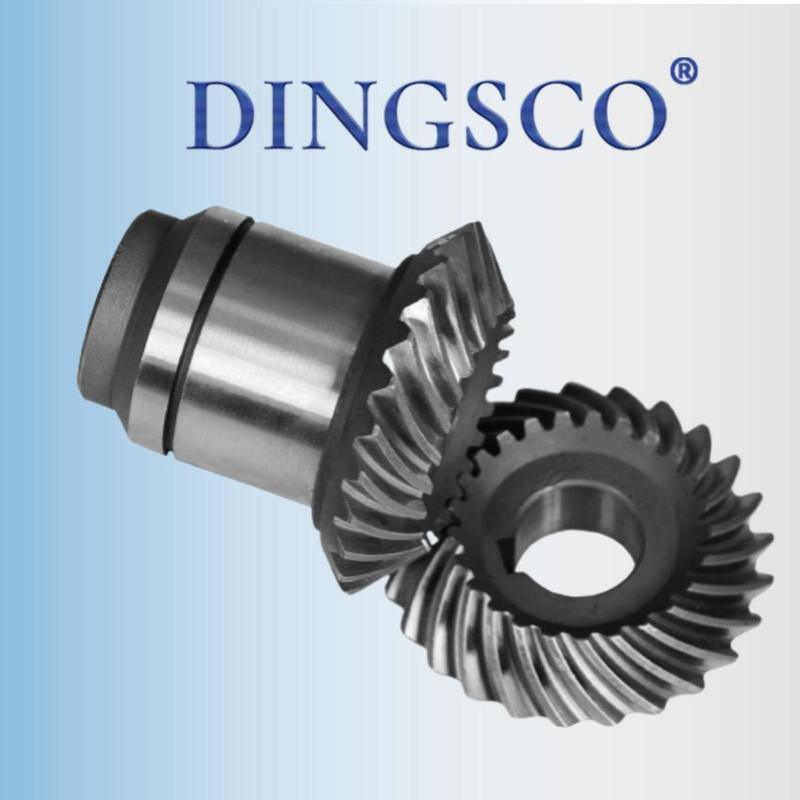

เฟืองเฉียงก้นหอยแบบเกลียว 90° การประกบแบบก้าวหน้าเพื่อลดแรงกระแทก
ชุดเฟืองเฉียงบากเกลียวสามารถวิเคราะห์ได้จากมิติเช่น โครงสร้าง หลักการทำงาน ประสิทธิภาพ และการใช้งาน การออกแบบและลักษณะเฉพาะของเฟืองเหล่านี้ถูกปรับให้เข้ากับสถานการณ์การส่งกำลังในอุตสาหกรรม (เช่น ตัวลดเฟืองเฉียงบากซีรีส์ KF):
I. คุณสมบัติโครงสร้าง: รูปทรงฟันแบบเกลียว + ฐานกรวย
1. การออกแบบรูปทรงฟัน: เส้นฟันเป็นเกลียวรอบเส้นกำเนิดกรวย ทำให้เกิดพื้นผิวฟันโค้ง
2. ความสัมพันธ์ทางเรขาคณิต: จุดยอดกรวยพิทช์ของเฟืองสองตัวตรงกัน และมุมเพลาโดยทั่วไปคือ 90° (ปรับให้เข้ากับการส่งกำลังมุมฉาก)
3. เครื่องหมายการประมวลผล: พารามิเตอร์เช่นมุมเกลียวพื้นผิวฟันและมุมความดันกำหนดลักษณะการประกบ
II. หลักการส่งกำลัง: การประกบแบบก้าวหน้าสำหรับการแปลงกำลังมุมฉาก
1. โหมดการประกบ: พื้นผิวฟันเกลียว "สัมผัสแบบก้าวหน้า" ระหว่างการหมุน (ประกบทีละน้อยจากปลายฟันไปยังฟันเต็ม จากนั้นจึงหลุดออก) แทนที่จะเป็น "การสัมผัสเส้นทันที" ของฟันตรง ซึ่งช่วยลดแรงกระแทกได้อย่างมาก
2. การเปลี่ยนแปลงทิศทางกำลัง: ผ่านการประกบของรูปทรงฟันกรวย การหมุนแนวนอน/แนวตั้งของเพลาอินพุตจะถูกแปลงเป็นการหมุนแนวตั้ง/แนวนอนของเพลาเอาต์พุต (ในขณะที่ลด/เพิ่มความเร็วโดยใช้อัตราส่วนฟัน)
III. ข้อดีด้านประสิทธิภาพ: ความสามารถในการแข่งขันหลักที่เหนือกว่าฟันตรง
| มิติเปรียบเทียบ | เฟืองเฉียงบากเกลียว | เฟืองเฉียงบากตรง |
|---|---|---|
| เสถียรภาพ | การประกบแบบก้าวหน้าช่วยให้การทำงานราบรื่นโดยมีการสั่นสะเทือนน้อยที่สุดแม้ในความเร็วสูง | การประกบแบบทันทีทำให้เกิดแรงกระแทกและเสียงดังอย่างมาก |
| ความสามารถในการรับน้ำหนัก | พื้นผิวฟันมีการสัมผัสพื้นผิว เพิ่มความสามารถในการรับแรงบิด 30%–50% | พื้นผิวฟันมีการสัมผัสเส้น ทำให้เกิดความล้มเหลวจากความล้าได้ง่าย |
| การควบคุมเสียงรบกวน | การประกบที่ราบรื่นช่วยลดเสียงรบกวนในการทำงานลง 10–15 dB | แรงกระแทกจากการประกบสูงส่งผลให้เกิดเสียงดัง |
| ประสิทธิภาพการส่งกำลัง | แรงเสียดทานการเลื่อนต่ำบนพื้นผิวฟันให้ประสิทธิภาพ 95%–98% | ประสิทธิภาพอยู่ที่ประมาณ 90%–93% ซึ่งนำไปสู่การใช้พลังงานที่สูงขึ้น |
IV. สถานการณ์การใช้งาน: ครอบคลุมตั้งแต่เครื่องจักรอุตสาหกรรมไปจนถึงอุปกรณ์ความแม่นยำ
1. ตัวลดความเร็วในอุตสาหกรรม: เช่น ตัวลดเฟืองเฉียงบากซีรีส์ KF รับผิดชอบการเปลี่ยนทิศทางมุมฉาก + การลดความเร็วและการเพิ่มแรงบิด ปรับให้เข้ากับสถานการณ์ที่มีภาระหนัก เช่น เครื่องมือกล สายพานลำเลียง และเครื่องจักรทำเหมือง
2. สาขายานยนต์: ดิฟเฟอเรนเชียล (เพื่อให้ได้ความเร็วที่แตกต่างกันของล้อ + การส่งกำลังมุมฉาก) เคสถ่ายโอนแบบขับเคลื่อนสี่ล้อ (กระจายกำลังไปยังเพลาหน้าและเพลาหลัง)
3. อุปกรณ์ระดับไฮเอนด์: ตัวลดความเร็วหลักของเฮลิคอปเตอร์ (ความเร็วสูง ความน่าเชื่อถือสูง) ข้อต่อหุ่นยนต์ (แบ็คแลชต่ำ เสถียรภาพสูง)
4. เครื่องมือความแม่นยำ: อุปกรณ์ทางการแพทย์ อุปกรณ์ออปติคัล (อาศัยการสั่นสะเทือนต่ำและความแม่นยำในการวางตำแหน่งสูง)
V. การออกแบบและการประมวลผล: อุปสรรคทางเทคนิคเบื้องหลังความแม่นยำสูง
1. ความยากในการประมวลผล: ต้องใช้เครื่องมือกลพิเศษในการกัดรูปทรงฟันเกลียว โดยมีความแม่นยำในการเจียรพื้นผิวฟันถึงระดับ ±5μm มิฉะนั้น เสถียรภาพในการประกบจะได้รับผลกระทบ
2. ข้อกำหนดในการติดตั้ง: จุดยอดกรวยพิทช์ของเฟืองสองตัวต้องอยู่ในแนวเดียวกันอย่างเคร่งครัด และต้องปรับระยะห่างตามแนวแกน/แนวรัศมีอย่างแม่นยำ (ข้อผิดพลาดเกิน 0.1 มม. จะทำให้การสึกหรอและเสียงดังแย่ลง)
3. วัสดุและการอบชุบด้วยความร้อน: โดยทั่วไปจะใช้วัสดุเหล็กอัลลอยด์ เช่น 20CrMnTi, 18CrNiMo7-6 โดยมีพื้นผิวฟันแข็งถึง HRC58~62 ผ่านการคาร์บูไรซิ่งและการชุบแข็ง ในขณะที่ต้องควบคุมการเสียรูปจากการอบชุบด้วยความร้อน (การเสียรูปเกิน 0.05 มม. ส่งผลให้เกิดการขูด)
VI. การปรับตัวเข้ากับตัวลดความเร็ว KF
▶การจับคู่การทำงาน: มุมเพลา 90° เหมาะสมอย่างยิ่งกับข้อกำหนด "การส่งกำลังมุมฉาก" ของซีรีส์ KF
▶ความเข้ากันได้ของประสิทธิภาพ: ความสามารถในการรับน้ำหนักสูงและเสียงรบกวนต่ำของฟันเกลียวตอบสนองโดยตรงกับสถานการณ์ทางอุตสาหกรรมของตัวลดความเร็วที่ต้องการ "ภาระหนักและการทำงานที่เสถียร"
▶อัตราส่วนความเร็วที่ยืดหยุ่น: โดยการปรับอัตราส่วนฟัน จะครอบคลุมช่วงอัตราส่วนความเร็วของ i=3~50 สำหรับซีรีส์ KF
กล่าวโดยสรุป เฟืองเฉียงบากเกลียว โดยมี "รูปทรงฟันเกลียว + ฐานกรวย" เป็นหลัก ทำให้เกิดการส่งกำลังมุมฉากที่มีประสิทธิภาพและเสถียรผ่านการประกบแบบก้าวหน้า เป็น "ส่วนประกอบหลัก" ของอุปกรณ์อุตสาหกรรม เช่น ตัวลดเฟืองเฉียงบากซีรีส์ KF และระดับการออกแบบและการผลิตของเฟืองเหล่านี้เป็นตัวกำหนดเพดานประสิทธิภาพของระบบส่งกำลังโดยตรง
DINGSCO Precision Gear Solutions — พลังแห่งการบุกเบิกในการส่งกำลังของอุปกรณ์
ข้อได้เปรียบหลัก: อุปกรณ์ล้ำสมัย × กระบวนการดิจิทัล × บริการแบบครบวงจร
ในฐานะผู้ผลิตเฟืองความแม่นยำชั้นนำ DINGSCO เชี่ยวชาญในการผลิตเฟืองเฉียงบากเกลียวและเฟืองไฮปอยด์ความแม่นยำสูงแบบกำหนดเองผ่านเครื่องกัด/เจียรเฟืองเฉียงบากเกลียวแบบห้าแกนเจ็ดแกน CNC หลายตัวและเทคโนโลยีเครื่องตัดเฟืองเฉียงบากเกลียว Gleason ด้วยคลาสความแม่นยำ DIN 6 (ข้อผิดพลาดของรูปทรงฟัน ≤ ±5μm) ประสิทธิภาพการส่งกำลัง 95%+ และอัตราส่วนการลดที่สูงเป็นพิเศษ เราจึงนำเสนอโซลูชันการส่งกำลังที่เชื่อถือได้สำหรับหุ่นยนต์ ไดรฟ์มอเตอร์ ยานยนต์พลังงานใหม่ และอื่นๆ
ทำไมต้องเลือก DINGSCO?
✅ ความแม่นยำสูง: บรรลุความแม่นยำระดับ DIN 6 นำอุตสาหกรรมในการควบคุมข้อผิดพลาดของรูปทรงฟัน
✅ ประสิทธิภาพสูง: ด้วยอัตราส่วนการลดแบบขั้นตอนเดียวสูงถึง 300:1 และประสิทธิภาพการส่งกำลังมากกว่า 95%
✅ ความทนทาน: ต้นทุนวงจรชีวิตลดลง 40% <0.5% อัตราความล้มเหลว
✅ ตอบสนองรวดเร็ว: กระบวนการดิจิทัลสามารถลดรอบการส่งมอบเหลือ 20 วันทำการ
ติดต่อเราเร็วๆ นี้เพื่อขอข้อเสนอการเพิ่มประสิทธิภาพเฟืองและการจำลองการประกบแบบ 3 มิติ!
