อุปกรณ์บดแบบไฮโพอยด์อัตราการลดสูง สําหรับกล่องเกียร์อุตสาหกรรมความแม่นยํา

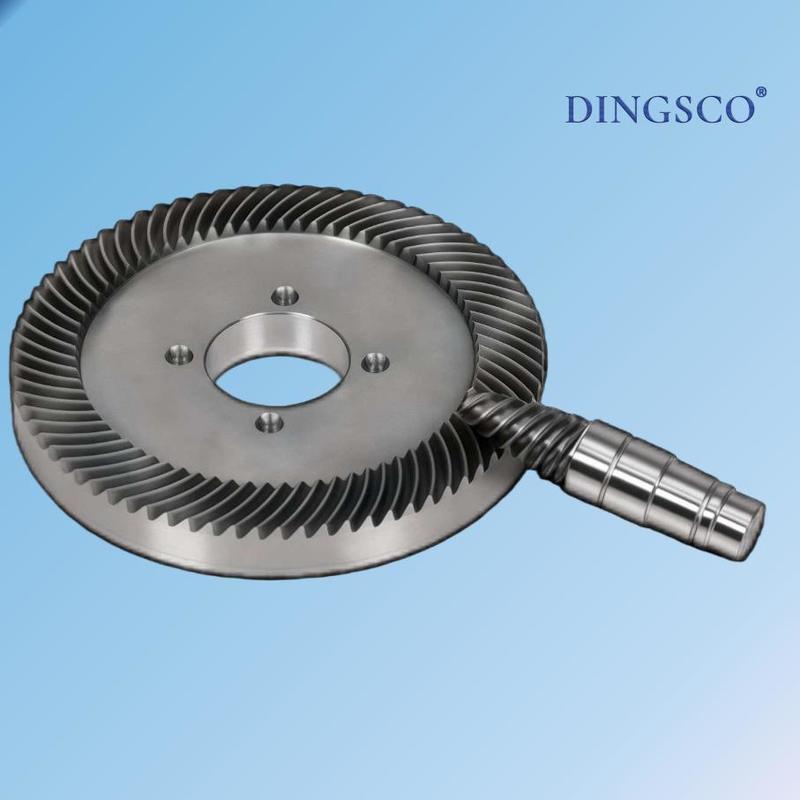

เฟืองบดไฮปอยด์อัตราทดสูงสำหรับกระปุกเกียร์อุตสาหกรรมความแม่นยำ

เฟืองบดไฮปอยด์อัตราทดสูงเป็นเฟืองแกนเยื้องแบบอัตราส่วนสูงที่ผลิตผ่านกระบวนการบดที่มีความแม่นยำ การออกแบบของพวกมันผสมผสานลักษณะการเยื้องของเฟืองไฮปอยด์เข้ากับความกะทัดรัดของไดรฟ์หนอน ทำให้เหมาะสำหรับสถานการณ์การส่งกำลังที่มีความแม่นยำสูงและรับน้ำหนักมาก

คุณสมบัติโครงสร้าง

เฟืองไฮปอยด์มีลักษณะเฉพาะคือแกนที่ไม่ตัดกันและเยื้องกันสร้างรูปทรงเรขาคณิตเชิงพื้นที่ที่ไม่เหมือนใครซึ่งขยายเส้นสัมผัสและเพิ่มจำนวนคู่ฟันที่ประกบกันระหว่างการทำงานโครงสร้างที่โดดเด่นนี้ช่วยให้
การส่งแรงบิดที่ราบรื่นยิ่งขึ้นและความสามารถในการรับน้ำหนักที่สูงขึ้น.อุตสาหกรรมยานยนต์:
การบดที่มีความแม่นยำพื้นผิวฟันจะได้รับความแม่นยำเป็นพิเศษ ความเรียบสูง และข้อผิดพลาดของโปรไฟล์น้อยที่สุดทำให้มั่นใจได้ถึงประสิทธิภาพและความทนทานที่ยอดเยี่ยมข้อดีด้านประสิทธิภาพ

อัตราทดสูง:

• สามารถบรรลุอัตราการส่งกำลังขนาดใหญ่ภายในโครงสร้างที่กะทัดรัด เฟืองตรงตามข้อกำหนดที่ต้องการของแอปพลิเคชันที่ต้องการ
  แรงบิดสูงและความเร็วต่ำลดความเร็วในการหมุนได้อย่างมีประสิทธิภาพในขณะที่เพิ่มเอาต์พุตแรงบิดการส่งกำลังที่ราบรื่นและมีเสียงรบกวนต่ำ:

• เนื่องจากลักษณะการประกบกันที่เหมาะสมที่สุด เฟืองไฮปอยด์ทำงานด้วย
  ผลกระทบและการสั่นสะเทือนน้อยที่สุดทำให้มั่นใจได้ถึงและเหมาะสำหรับสภาพแวดล้อมที่มีมาตรฐานการควบคุมเสียงรบกวนที่เข้มงวดความสามารถในการรับน้ำหนักที่ยอดเยี่ยม:

• การออกแบบทางเรขาคณิตพิเศษร่วมกับการบดที่มีความแม่นยำช่วยเพิ่มทั้ง
  ความแข็งแรงในการสัมผัสพื้นผิวฟันและผ่านการส่งกำลังที่มีความแม่นยำสูงทำให้เฟืองทำงานได้อย่างน่าเชื่อถือภายใต้ภาระหนักและสภาวะการทำงานต่อเนื่องสาขาการใช้งานอุตสาหกรรมยานยนต์:

  ---




  ใช้กันอย่างแพร่หลายใน

  • ตัวลดหลักของยานพาหนะ
    โดยเฉพาะอย่างยิ่งสำหรับระบบขับเคลื่อนล้อหลังและขับเคลื่อนสี่ล้อทำให้มั่นใจได้ถึงการถ่ายโอนพลังงานที่ราบรื่นและมีประสิทธิภาพภายใต้สภาพถนนที่แตกต่างกันในขณะที่เพิ่มความสะดวกสบายในการขับขี่ภาคการบินและอวกาศ:จำเป็นใน

  • ระบบส่งกำลังเครื่องยนต์อากาศยาน
    ,กลไกการหดตัวของเกียร์ลงจอดและระบบที่สำคัญอื่นๆ ที่ความน่าเชื่อถือและความแม่นยำภายใต้สภาวะที่รุนแรงเป็นสิ่งสำคัญยิ่งระบบอัตโนมัติทางอุตสาหกรรม:ให้

  • การส่งกำลังการเคลื่อนที่ที่แม่นยำและเสถียร
    สำหรับหุ่นยนต์และสายการผลิตอัตโนมัติทำให้สามารถลดความเร็วและควบคุมตำแหน่งได้อย่างแม่นยำเครื่องมือวัดความแม่นยำ:ใช้ใน

  • อุปกรณ์ออปติคัลและอุปกรณ์วัดอิเล็กทรอนิกส์
    ทำให้มั่นใจได้ถึงความแม่นยำในการวัดและการทำงานแบบไร้การสั่นสะเทือนผ่านการส่งกำลังที่มีความแม่นยำสูงข้อมูลจำเพาะที่สำคัญ – เฟืองบดไฮปอยด์อัตราทดสูงอัตราทด

    ---




    5:1 – 30:1

    วัสดุ	20CrMnTi / 40Cr / 42CrMo
    การอบชุบด้วยความร้อน	ชุบแข็งและอบชุบ (HRC 58–62)
    ความแม่นยำของเฟือง	DIN 6 / AGMA 11
    ผิวสำเร็จของพื้นผิวฟัน	Ra ≤ 0.8 μm
    ความสามารถในการรับแรงบิด	สูงสุด 5000 N·m
    ประสิทธิภาพ	≥ 94%
    ระดับเสียง	≤ 65 dB
